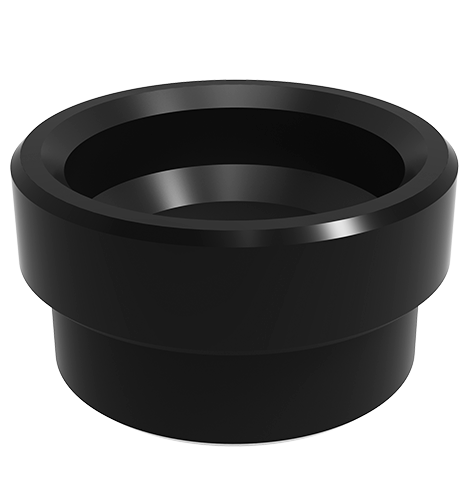

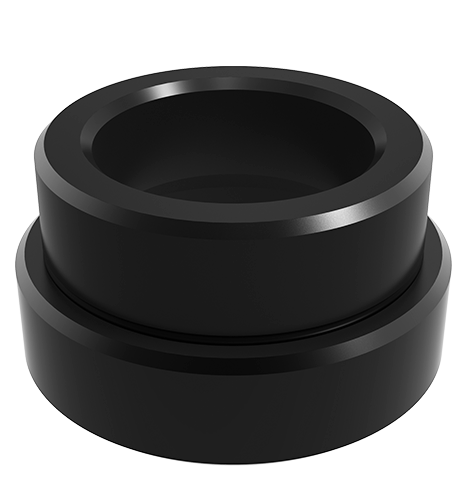

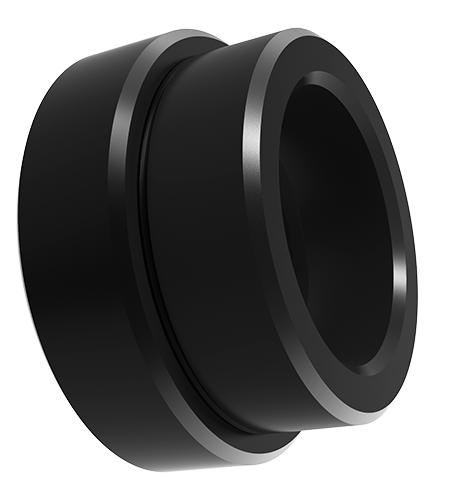

その高さは12.1mmで、重量は20gです。その体は、酸化鉄膜フィルムを消し、和らげられています。
その反復ポジショニング精度＜±0.013mm。
ポジショニングスリーブをクランプのスイッチボードに入れ、ボールロックと受け入れ袖に協力します。
P.S.反復的な位置決めの精度は、ポジショニングスリーブに依存します。 2つの第1レベルのポジショニングスリーブを使用する場合、2つの穴の中心から中心間隔が許容範囲内にある場合 ±0.005mmの場合、繰り返しのポジショニングの精度は±0.013mm.以内に保つことができます
体： 消光および焼き戻された酸化鉄膜膜。
| ディメンション番号 | ØD1 | ØD2 | ØD3 | ØD4 | h | H1 | 体重（g） |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| jt3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| ディメンション番号 | Øm | の上 | 複合プレートHの厚さ（最小） | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
