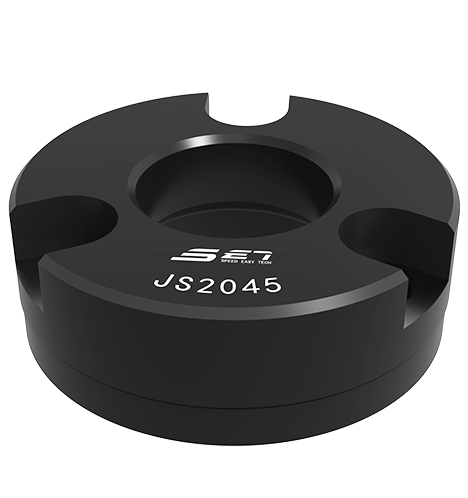

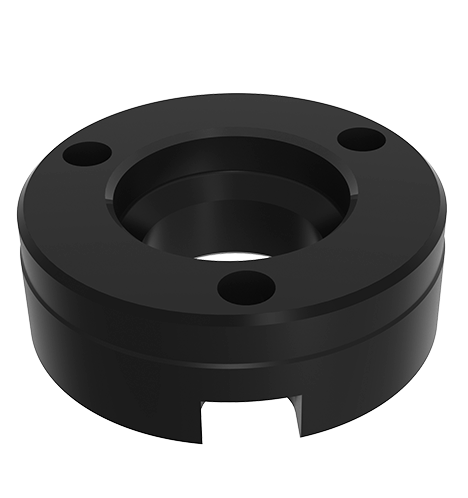

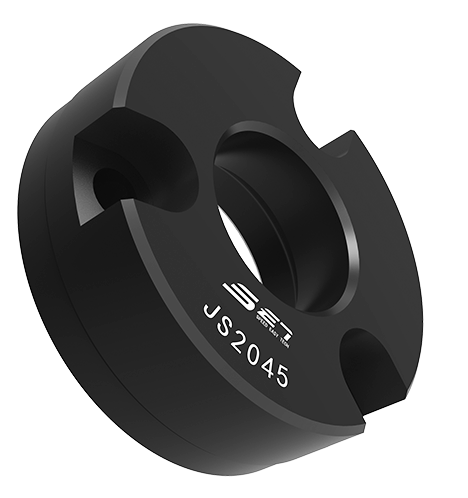

その高さは11.56mmで、重量は60gです。その体は、酸化鉄膜フィルムを消し、和らげられています。
その反復ポジショニング精度＜±0.013mm。

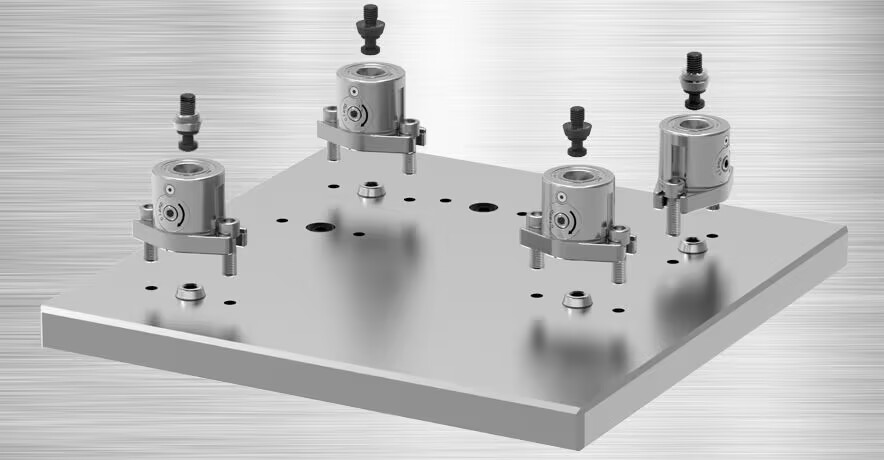

ポジショニングスリーブをクランプのスイッチボードに入れ、ボールロックと受け入れ袖に協力します。
P.S.反復的な位置決めの精度は、ポジショニングスリーブに依存します。 2つの第1レベルのポジショニングスリーブを使用する場合、2つの穴の中心から中心間隔が許容範囲内にある場合 ±0.005mmの場合、繰り返しのポジショニングの精度は±0.013mm.以内に保つことができます
体： 消光および焼き戻された酸化鉄膜膜。
| ディメンション番号 | ØD1 | ØD2 | ØD3 | ØD4 | h | H1 | m | の上 | 体重（g） |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| ディメンション番号 | ØD1 | ØD2 | ØD3 | ØD4 | 複合プレートHの厚さ（最小） | H1 | H2 | H3 | m |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
