製品パラメーター
描画
データのダウンロード
関連アクセサリー

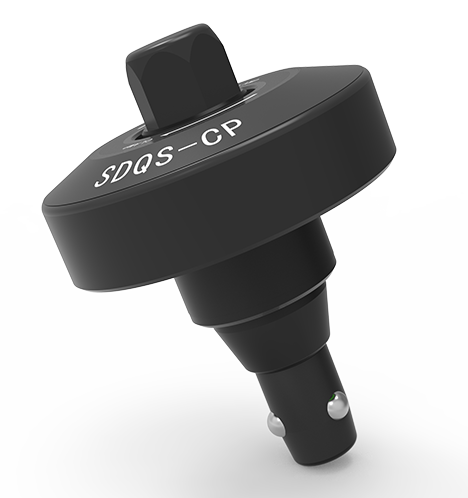

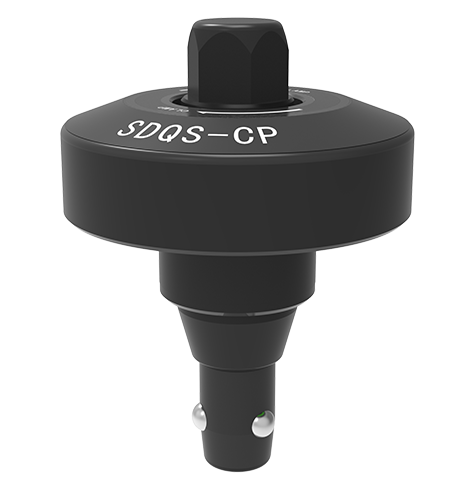

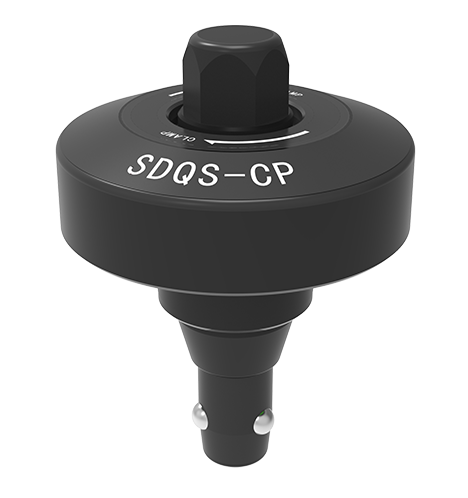

製品の概要
その体は、酸化鉄膜フィルムを消し、和らげられています。コーンスリーブには、ソルトバスソフトニトリングトリートメントがあります。
コーンピンSDQS-5-CPおよび保護スリーブSDQS-5-B.に協力できます
製品機能
手動のクランプとロック解除。
その表面とネジには硬化処理があります。
材料：ステンレス鋼（または顧客の選択） ;
製品寸法図
| ディメンション番号 | 一致した袖 | クランプ力（n） | 許容可能な固定トルク（nm） | ロック解除方法 | 体重（g） |
|---|---|---|---|---|---|
| SdQS-5-cP | SDQS-5-C | 1.7 | 2 | マニュアル | 134 |
| SDQS-5-SP | SDQS-5-S | 133 | |||
| SDQS-10-CP | SDQS-10-C | 3 | 4 | 241 | |
| SDQS-10-SP | SDQS-10-S | 239 | |||
| SDQS-20-CP | SDQS-20-C | 4.5 | 7 | 457 | |
| SDQS-20-SP | SDQS-20-S | 453 |
| ディメンション番号 | a | b | C | D | e | f（g6） | G（-0.02 -0.06） | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SDQS-5-CP | 10 | 30 | M4*0.7↧6 | 39 | 9 | 18 | / | 22 | 12 | 9.5 | 30 |
| SDQS-5-SP | / | 18 | |||||||||
| SDQS-10-CP | 13 | 37 | 46 | 12 | 22 | / | 27 | 14 | 14.5 | 40 | |
| SDQS-10-SP | / | 22 | |||||||||
| SDQS-20-CP | 17 | 45 | M4*0.7↧6 | 56 | 16 | 28 | / | 34 | 16 | 19.5 | 51 |
| SDQS-20-SP | / | 28 |
公開情報
全て
リストタイプ
最新のアップデート
-
SDQS-5-S ストレートコラムの受け入れ袖
