方向ピン

  • 回転自由度を制限し、方向機能を備えています
  • マニュアルコニカルプルダウンタイプのゼロポイントロケーターに適しています
  • 方向ピン
  • 方向ピン
  • 方向ピン
  • 方向ピン
  • 方向ピン
  • 方向ピン
詳細図
  • 方向ピン
  • 方向ピン
  • 方向ピン
  • 方向ピン
  • 方向ピン
  • 方向ピン
お問い合わせ
Suzhou Set Industrial Equipment System Co.、Ltd。 製品パラメータ Suzhou Set Industrial Equipment System Co.、Ltd。 描画 Suzhou Set Industrial Equipment System Co.、Ltd。 データのダウンロード Suzhou Set Industrial Equipment System Co.、Ltd。 関連アクセサリー
製品概要

表面の硬化処理があります。

回転自由度のみを制限し、方向機能を備えています。

パイロットホールと位置向上エッジの間の角度は45°です。

マニュアルコニカルプルダウンタイプのゼロポイントロケーターに適しています。

方向ピン
製品の特徴

  • 表面の硬化処理があります。

  • パイロットホールと位置向上エッジの間の角度は45°です。

Suzhou Set Industrial Equipment System Co.、Ltd。

  • 回転自由度を制限するだけで、方向機能があります。

  • マニュアルコニカルプルダウンタイプのゼロポイントロケーターに適しています。

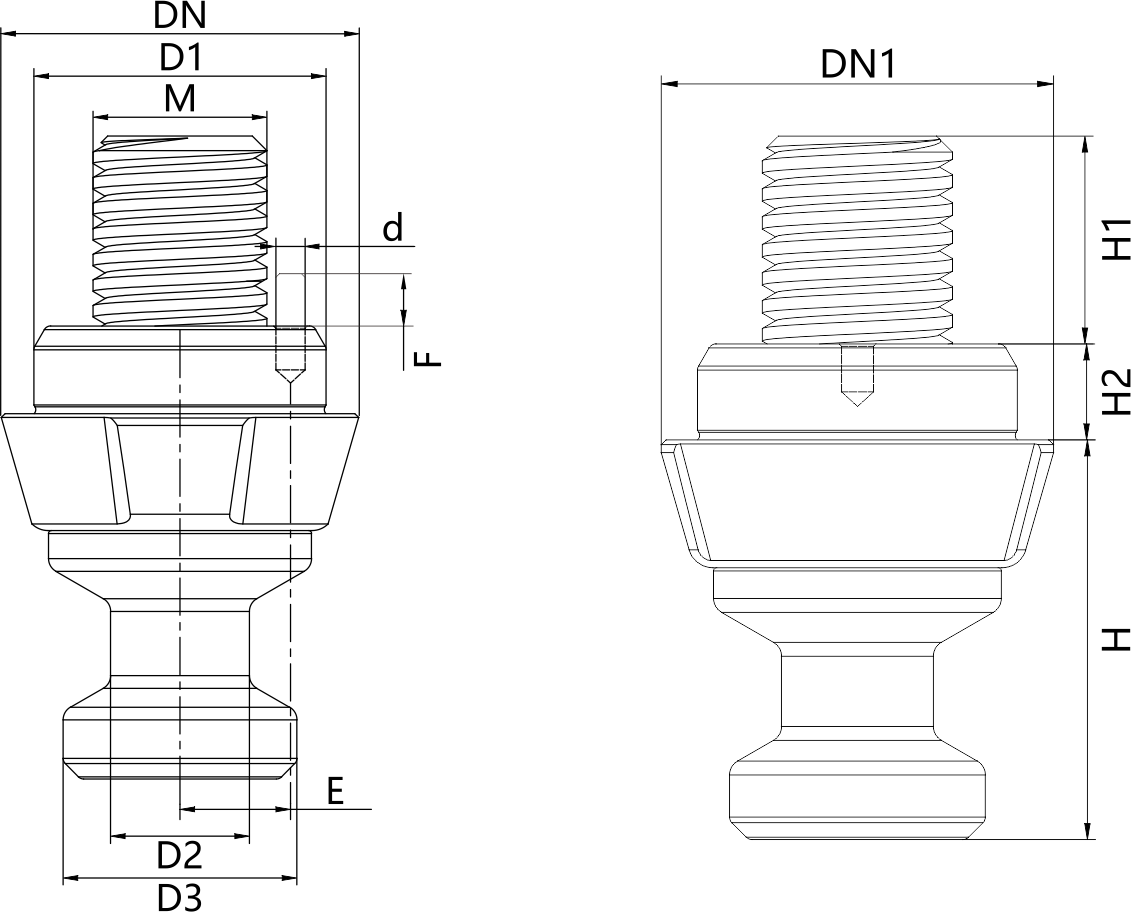

製品寸法図

ディメンション番号 Ødn ØDN1 ØD1（G6） ØD2 ØD3 e f Ød h H1 H2 m 体重（kg）
DX08-CP40 15.5 16 12 6.5 11 5.5 4 2 16.5 12 5 M8 0.02
DX12-CP60 24.5 25 20 9.5 16 7.6 4 2 25 18 6 M12 0.07
DX16-CP80 31.5 32 25 13 21 9.5 5 2 33 22 7.5 M16 0.15
