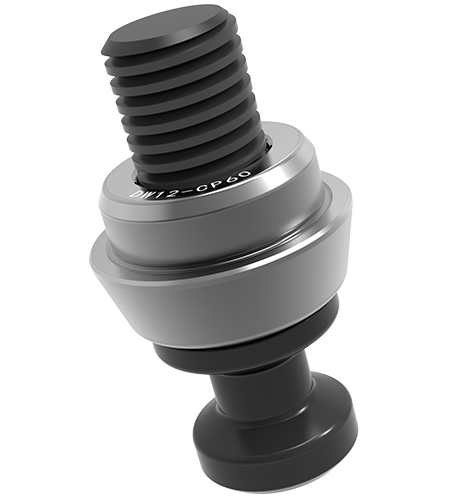

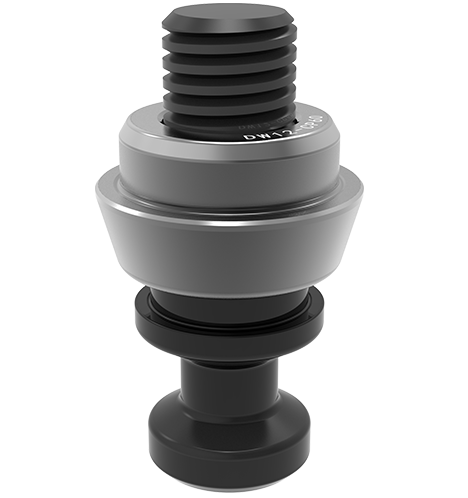

ポジショニングピン

  • x方向とy方向の自由度を制限します
  • マニュアルコニカルプルダウンタイプのゼロポイントロケーターに適しています
  • ポジショニングピン
  • ポジショニングピン
  • ポジショニングピン
詳細図
  • ポジショニングピン
  • ポジショニングピン
  • ポジショニングピン
お問い合わせ
Suzhou Set Industrial Equipment System Co.、Ltd。 製品パラメータ Suzhou Set Industrial Equipment System Co.、Ltd。 描画 Suzhou Set Industrial Equipment System Co.、Ltd。 データのダウンロード Suzhou Set Industrial Equipment System Co.、Ltd。 関連アクセサリー
製品概要

表面の硬化処理があります。

その高さは33.5mmで、重量は20gです。

このポジショニングピンは、x方向の自由度とy方向を制限できます。

マニュアルコニカルプルダウンタイプのゼロポイントロケーターに適しています。

ポジショニングピン
製品の特徴

  • その精度要件は高いです。表面の硬化処理があります。

  • マニュアルコニカルプルダウンタイプのゼロポイントロケーターに適しています。

Suzhou Set Industrial Equipment System Co.、Ltd。

  • このポジショニングピンは、x方向の自由度とy方向を制限できます。

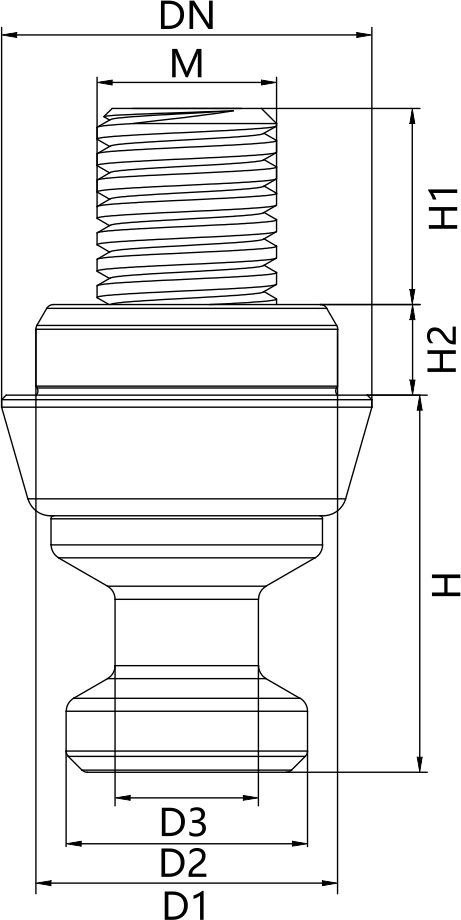

製品寸法図

ディメンション番号 Ødn ØD1（G6） ØD2 ØD3 h H1 H2 m 体重（kg）
DW08-CP40 16 12 11 6.5 16.5 12 5 M8 0.02
DW12-CP60 25 20 16 9.5 25 18 6 M12 0.07
DW16-CP80 32 25 21 13 33 22 7.5 M16 0.15
