製品概要

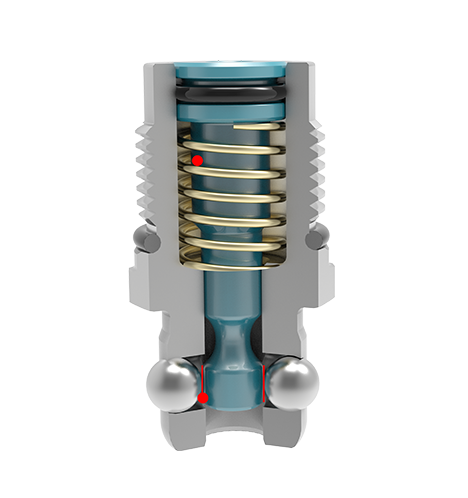

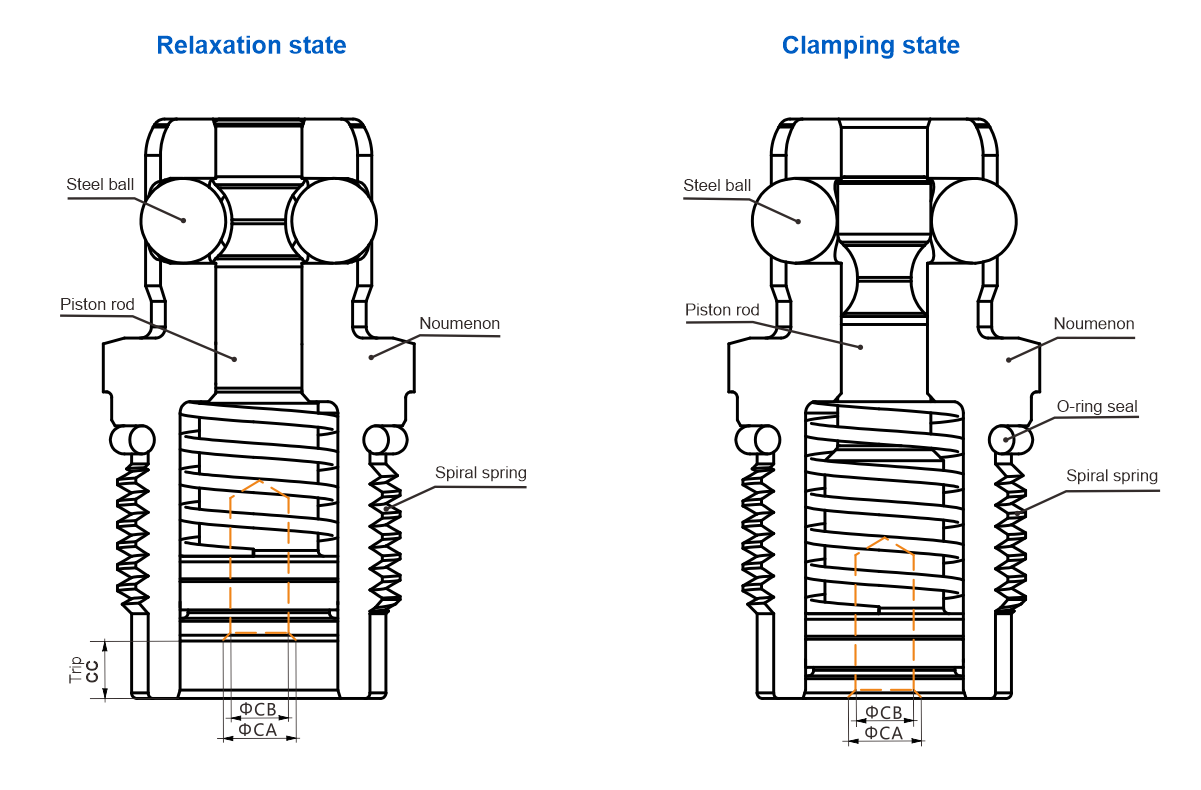

空気圧グリッパーを使用し、スチールボールが詰まっています。

ネッキングサイズは8mm、保持力は70n、1mpaに耐え、重量は8gです。

マイクログリッパーは軽量で、コンパクトなデザインがあります。ロボットの引き渡し容量に影響を与えることなく、その容量を最大化できます。

標準の使用温度範囲は0℃-70℃、高温の使用範囲は0℃-120です。

これは、自動化ロボットの引き渡しに適しています。

製品の特徴

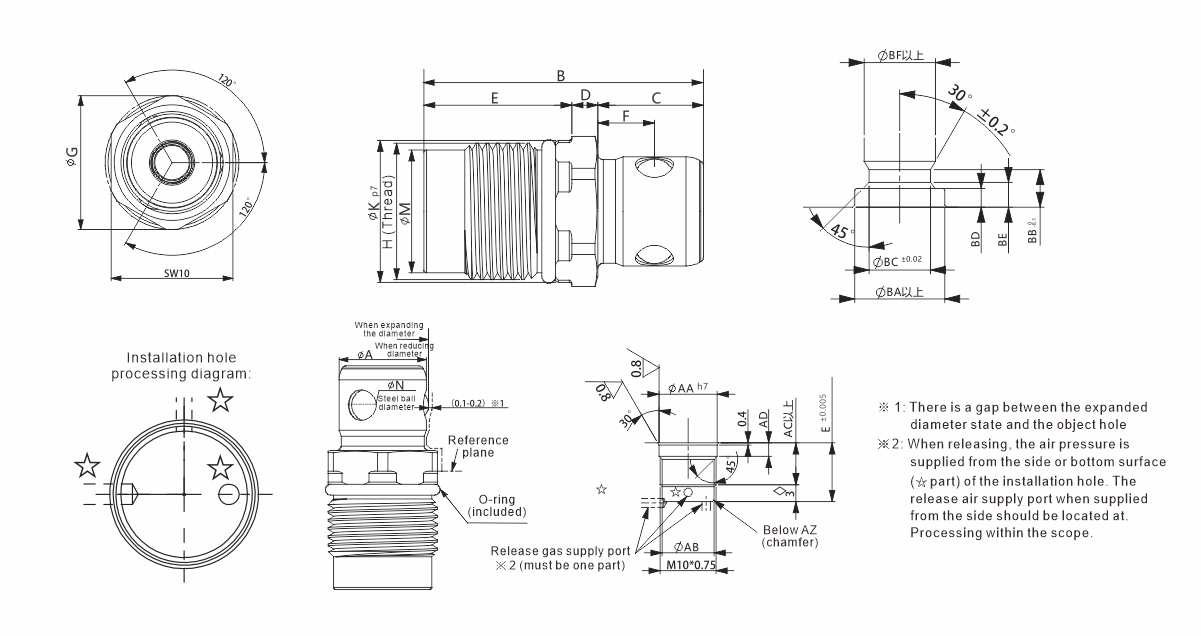

製品寸法図

ディメンション番号	直径サイズの拡大と削減		b	c	d	e	f	g	H（名目上*ピッチ）	k	m	n
ディメンション番号	拡張	削減	b	c	d	e	f	g	H（名目上*ピッチ）	k	m	n
MST-M10	8 ⁰ _-0.05	9.3	20.5	8	2	10.5	4.5	11	M10*0.75	10.4 ^0.036 ^0.018	9	3
MST-M12	10 ⁰ _-0.05	11.5	22.5	9	2.5	11	5	13.5	M12*1	12.4 ^0.036 ^0.018	10.7	3.5
MST-M14	12 ⁰ _-0.05	13.8	25	10	3	12	5.5	15.5	M14*1	14.4 ^0.036 ^0.018	12.7	4
MST-M18	16 ⁰ _-0.05	18.2	29.5	11.5	4	14	6.5	21.2	M18*1.5	19.4 ^0.043 ^0.022	16.1	5

ディメンション番号	aa	ab	AC	広告	AZ（面取り）	ba	BB	紀元前	bd	なれ	bf
MST-M10	10.4 ^0.018 ⁰	9.3 ^0.07 ^-0.11	7.5	2.4	0.2	12	5	8.2	2.5	3.3	9.5
MST-M12	12.4 ^0.021 ⁰	11 ^0.15 ^-0.08	8	2.4	0.4	14.5	5.8	10.2	3	4.6	11.7
MST-M14	14.4 ^0.018 ⁰	13 ^0.15 ^-0.08	9	2.8	0.4	17	6.45	12.2	3.5	4.9	14.2
MST-M18	19.4 ^0.021 ⁰	16.5 ^0.17 ^-0.12	10.5	3.8	0.4	23	8	16.2	4.5	6.5	18.6
