製品概要

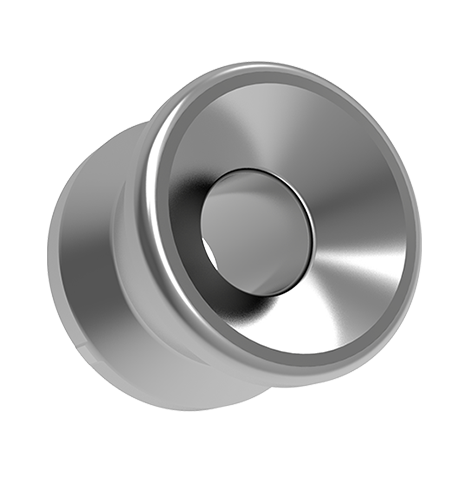

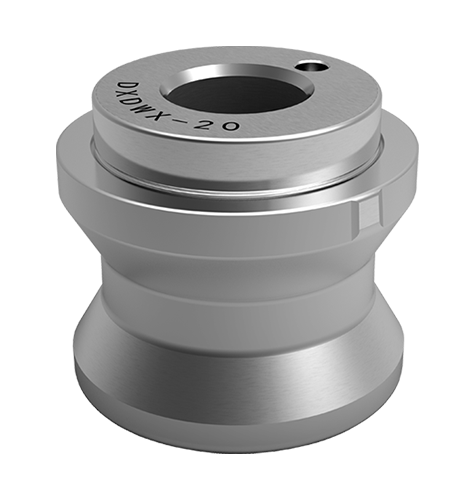

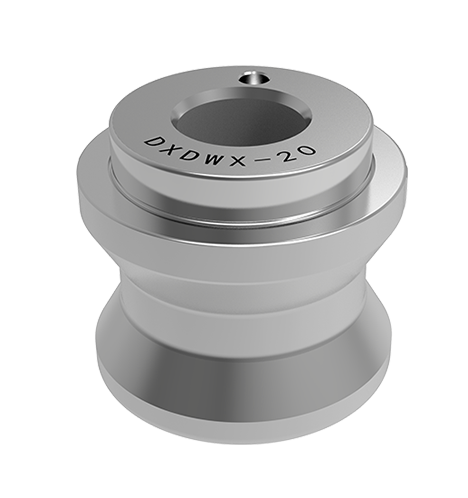

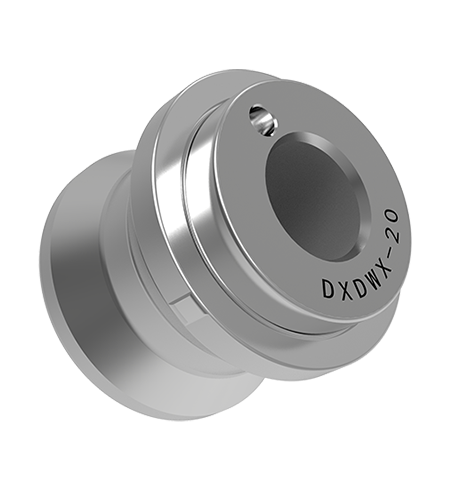

ポジショニングピン、硬化処理。
高28mm（方向キーなし）、重量105g。
それは回転の自由度を制限するだけで、方向性の役割を果たします。
ガイドホールと位置決め側の間の角度は45°で、これはストレートコラムボールロックゼロポジショナーに適しています。

方向ピン
製品の特徴

  • 硬化治療;

  • ガイドホールとポジショニングエッジの間の角度は45°です。

Suzhou Set Industrial Equipment System Co.、Ltd。

  • 回転の自由を制限するみ、方向性のある役割を果たします。

  • ストレートカラムボールロックゼロポジショナーに適しています。

製品寸法図

注文番号 Ødn

ØDN1

（h6）

ØD2 D3 H H1 H2 k 体重（g）
DXJT-2 13 10 6.2 4.5 8.9 2.1 2.5 2.2 8
DXJT-5 18 14 8.2 5.5 12.8 2.7 3 2.2 16
DXJT-10 22 15 8.3 5.75 16.3 3 3 2 30
DXJT-20 32 25 12.2 9 23 5 4 3 105
DXJT-40 40 30 16.3 11.5 29 5 4 3 188
