フランジを修正しました

  • マシンテーブルにカウンタートップに取り付けられたゼロポイントポジショナーをマウントするために使用されます
  • さまざまなT-SlotサイズTableに適しています
  • フランジを修正しました
  • フランジを修正しました
  • フランジを修正しました
詳細図
  • フランジを修正しました
  • フランジを修正しました
  • フランジを修正しました
お問い合わせ
Suzhou Set Industrial Equipment System Co.、Ltd。 製品パラメータ Suzhou Set Industrial Equipment System Co.、Ltd。 描画 Suzhou Set Industrial Equipment System Co.、Ltd。 データのダウンロード Suzhou Set Industrial Equipment System Co.、Ltd。 関連アクセサリー
製品概要

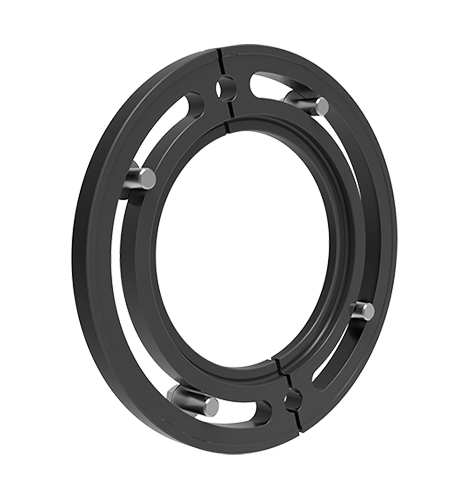

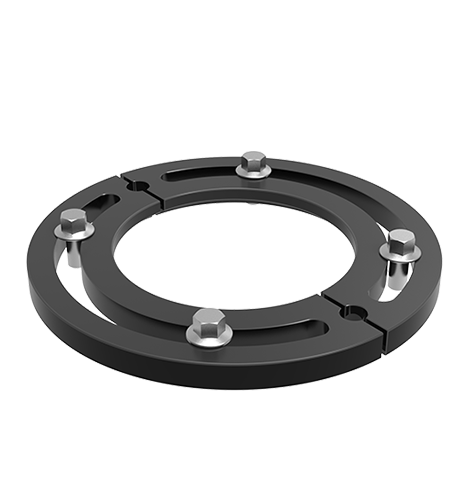

固定フランジ、P20、QPQソルトバスニトリング表面。
直径198mm、厚さ13.5mm（ボルトなし）。
マシンテーブルにテーブルに取り付けられたゼロポイントポジショナー（LQTMS）をマウントするために使用されます。
さまざまなT-Slotサイズテーブルに使用できます。

フランジを修正しました
製品の特徴

  • 固定フランジは、マシンテーブルにMESAタイプ（LQTMS）の取り付けに使用されます。

Suzhou Set Industrial Equipment System Co.、Ltd。

  • テーブルのさまざまなT-Slotサイズに適しています。

製品寸法図

注文番号 ディメンション番号 Ød ØDB ØlK ØL m h ØE 一致するボルト
GDFL-5 Q5 120 69.5 88 96.5 8.5 9 79.4 M8
GDFL-10 Q10 170 100 127 167.5 10.5 11.5 113 M10
GDFL-20 Q20 198 128 155 137.5 12.5 13.5 139 M12
