空気圧内側に取り付けられたゼロポジショナーは、スプリングプレートに換気され、クランププレートは開いた状態にあります。爪は、クランププレートに便利に配置できます。動作するとき、空気は処理のために遮断されます。したがって、作業における空気圧の不安定性について心配する必要はありません。
繰り返しポジショニング精度<0.005mm、シングルポジショナークランプ力17kn、張力力55kn。
フィクスチャの交換時間を短縮する必要がある産業を加工するのに適しています。
金属または非金属切断に適しています。
フィクスチャの交換時間を短縮する必要がある産業を加工するのに適しています。
金属または非金属切断に適しています。
| 注文番号 | ロック解除方法 | クランプ力（kn） | 緊張力（kn） | ブローエア | 体重（kg） |
|---|---|---|---|---|---|
| LQNC-5 | 大気圧 | 5 | 13 | √ | 0.5 |
| LQNC-10 | 大気圧 | 10 | 25 | √ | 1.4 |
| LQNC-20 | 大気圧 | 17 | 55 | √ | 2.6 |
| LQNC-40 | 大気圧 | 40 | 105 | √ | 4.2 |

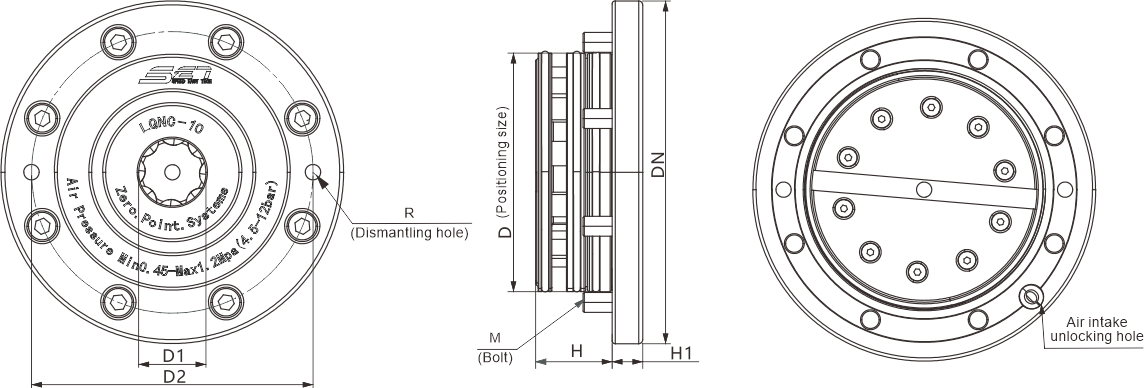

| 注文番号 | Ødn | Ød （h6） | ØD1 | ØD2 | h | H （±0.005） | m | r |
|---|---|---|---|---|---|---|---|---|

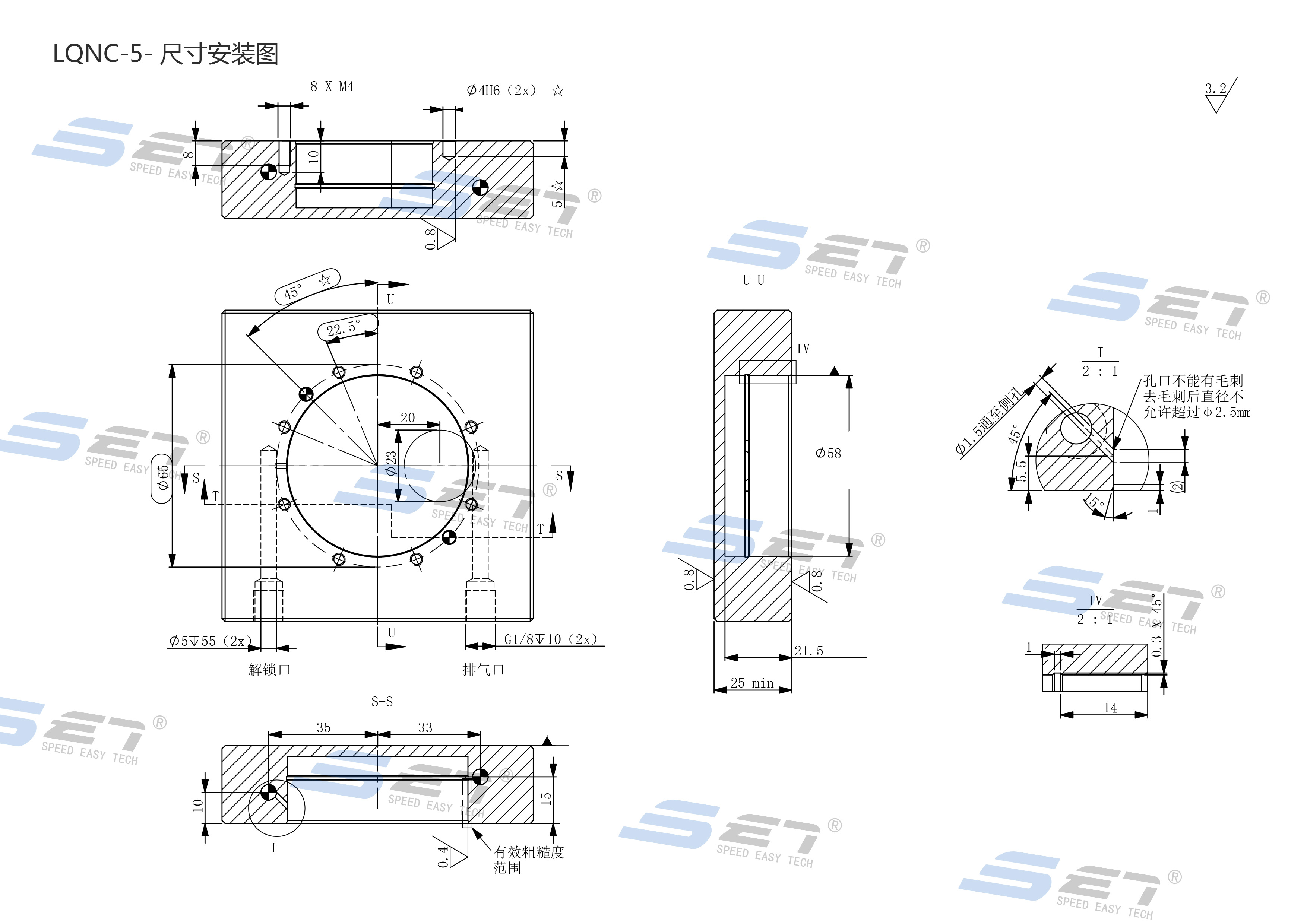

| LQNC-5 | 78 | 58 | 18 | 65 | 21.5 | 8.5 | 8xm4 | 2xm4 |

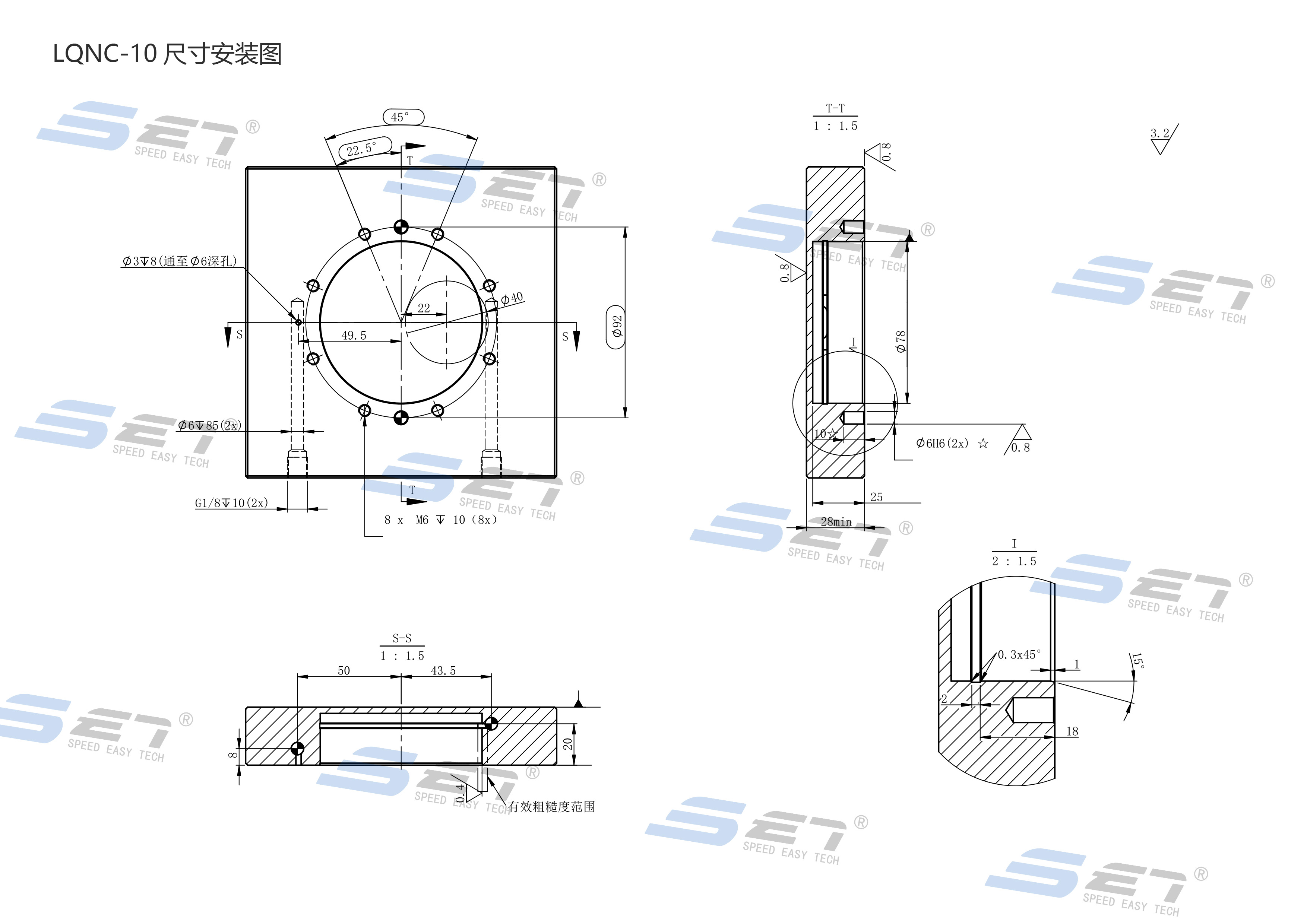

| LQNC-10 | 112 | 78 | 22 | 92 | 25 | 10 | 8xm6 | 2xm6 |

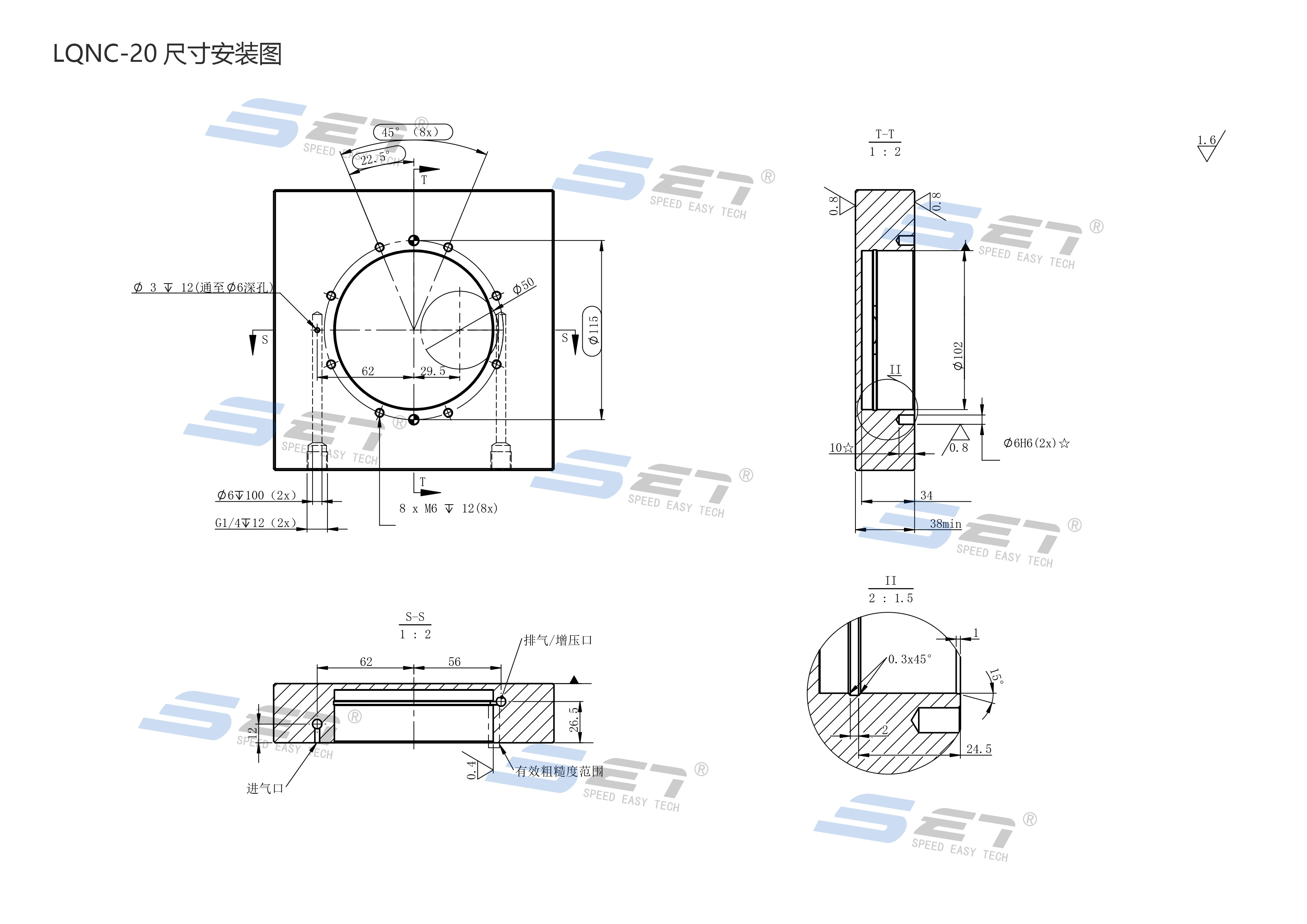

| LQNC-20 | 138 | 102 | 32 | 115 | 34 | 15 | 8xm6 | 2xm6 |

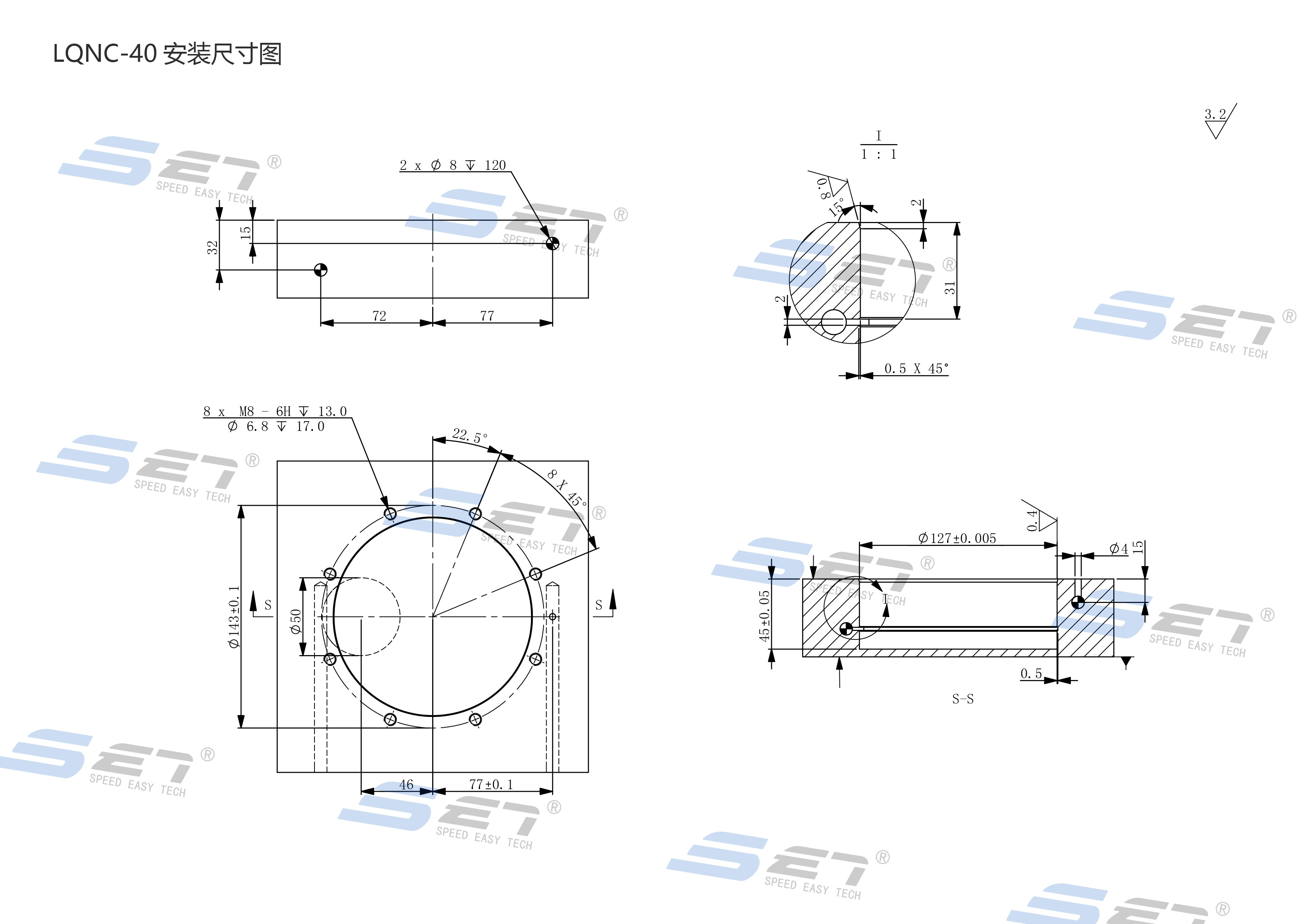

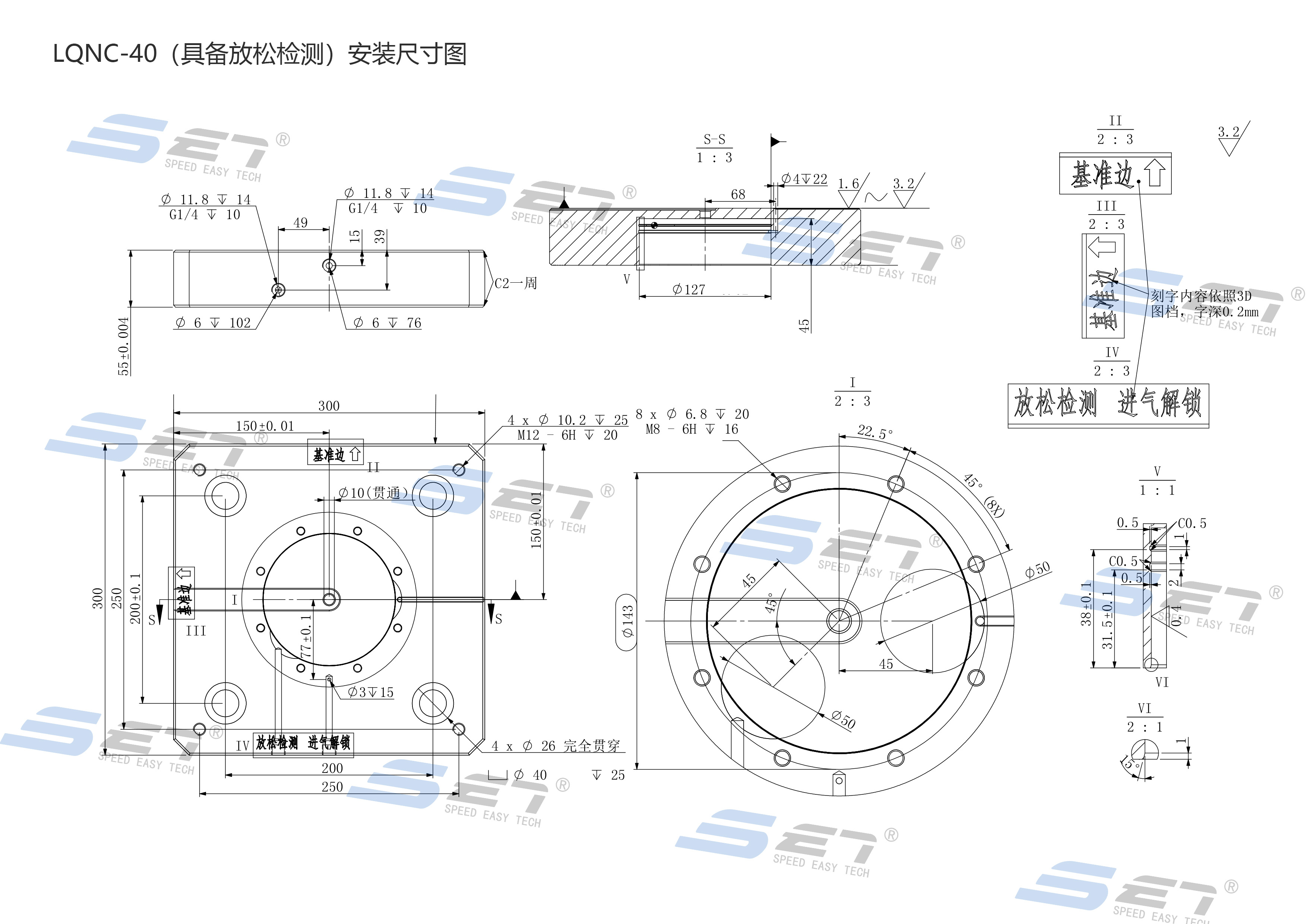

| LQNC-40 | 172 | 127 | 40 | 143 | 45 | 18 | 8xm8 | 2xm8 |

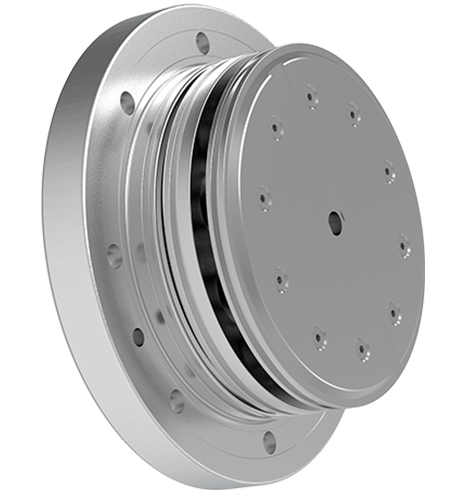

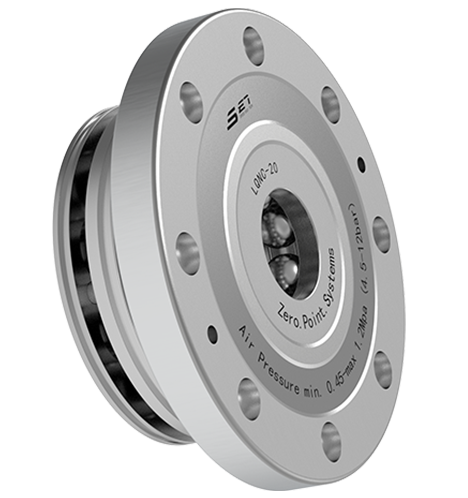

空気圧ビルトインマウントタイプ
