位置決めおよび位置合わせアクセサリは CNC 加工精度をどのように定義しますか?

はじめに: 位置ずれによる隠れたコスト

CNC 機械加工では、高価な精密部品とスクラップ部品との違いは、多くの場合、数ミリ単位にまで達します。スピンドル、切削工具、制御システムが大きな注目を集めていますが、一貫した精度を実現する縁の下の力持ちは、位置決めおよび位置合わせアクセサリです。これらのコンポーネントは、 ゼロ点ロケータのアクセサリ に クイックチェンジツールシャンクシリーズ - 再現可能なセットアップの機械的バックボーンを形成します。

業界データによると、不適切に配置されたワークピースが、多軸操作におけるすべての寸法偏差のほぼ 30% を占めています。さらに、手動による調整エラーにより、セットアップごとに最大 15 分かかる可能性があり、これは多品種生産の場合、大幅なスループット損失につながります。この記事では理論を超えて、体系的な位置決めソリューションの定量化可能な利点を検証し、ワールドクラスの加工セルを他の加工セルから区別するエンジニアリングの理論的根拠、パフォーマンス測定基準、およびメンテナンスの実践を探ります。

ゼロ点ロケーター アクセサリ: 再現可能なセットアップの基礎

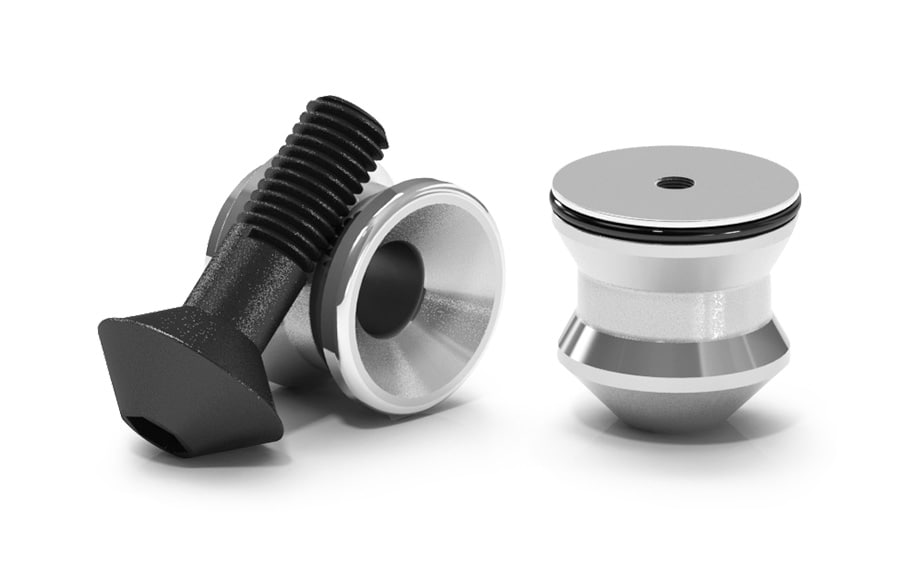

現代のワークホールディング戦略の中核には、 ゼロ点ロケータのアクセサリ 複数の設定にわたって不変な機械的データを提供します。従来のバイスやクランプ プレートとは異なり、ゼロ点システムは、精密研磨された位置決めピンと、サブプレートのブッシングと係合するプルスタッド機構を使用します。この設計により、変更を繰り返した後でも、各パレットや治具がミクロン単位で正確に同じ位置に戻ることが保証されます。

2 年間にわたって 150 台のマシニング センターを調査した結果、ゼロ点位置決めを採用した施設では、セットアップに関連したスクラップが平均 42% 削減されたことが明らかになりました。さらに言えば、手動エッジ検出からゼロ点基準に切り替えると、位置精度の標準偏差が ±0.025 mm から ±0.006 mm に向上しました。経済的な効果は即座に現れ、手戻りが減り、段取り替えが迅速化され、自信を持って完全自動製造を実行できるようになります。

このカテゴリの主要コンポーネントには、プル スタッド (または「プル ネイル」)、位置決めスリーブ、およびバネ式プランジャーが含まれます。プルスタッドの形状は、クランプ力の伝達と再現性に直接影響します。高トルク用途では、硬化鋼ブッシングを備えた粗ピッチスタッドが、振動による微小な動きに対して優れた耐性を発揮します。一方、位置決めスリーブはサブプレートを再加工せずに交換できる耐摩耗性インターフェースとして機能し、長期的なコスト効率を確保します。

手動位置決め装置: 複雑さのない正確さ

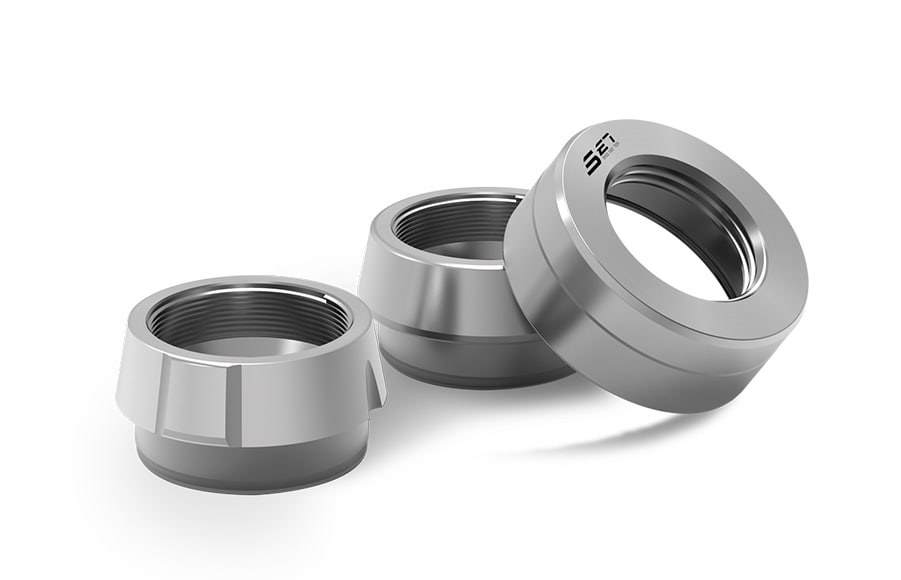

自動化システムは大規模バッチ生産の主流を占めていますが、 手動位置決め装置 は、依然としてジョブショップ、研究開発部門、メンテナンス業務にとって不可欠なツールです。これらのデバイスには、エッジファインダー、同軸インジケーター、磁気ベースを備えたダイヤルテストインジケーターが含まれます。それらの主な機能は、機械のスピンドルに対するワークピースの座標系を確立することであり、これは「エッジ検出」または「センタリング」として知られるプロセスです。

最新の手動位置検出装置には機械的または電子的な増幅機能が組み込まれており、最小 0.001 mm の分解能を実現します。たとえば、測定範囲 1.5 mm のレバー式インジケータは、0.02 度程度の小さな治具の角度偏差を検出できます。これらのツールを精密な基準面と組み合わせると、オペレーターは一部の半自動システムに匹敵する位置合わせ精度を達成できます。

それにもかかわらず、手動位置特定装置には制限がないわけではありません。オペレーターの技術、環境温度、ワークピースの表面仕上げはすべて、最終的な測定値に影響します。 200 人の機械工を対象とした調査では、手動エッジ ファインダーを使用する経験豊富なオペレータは、公差 ±0.02 mm で Cpk 1.33 を達成できますが、初心者オペレータは通常 1.0 未満であることがわかりました。これは、構造化されたトレーニングの必要性と、可能であれば人為的な差異を減らすためのゼロポイント システムの統合の必要性を強調しています。

クイックチェンジツールシャンクシリーズ：ブリッジングスピンドルとツール

の クイックチェンジツールシャンクシリーズ ツール管理におけるパラダイムシフトを表しています。固定するためにレンチとかなりのトルクを必要とする従来のソリッドシャンクとは異なり、クイックチェンジシステムはボールロック、コレット、または油圧機構を採用しており、10秒以内でツールを交換できます。このシリーズは、工具交換時間がサイクル タイムに直接影響する高速加工 (HSM) およびマルチ タレット加工で特に重要です。

50 台のマシニング センターにわたる 12 か月にわたるフィールド トライアルのデータによると、クイックチェンジ シャンクにより、工具交換時間が 1 工具あたり 4.5 分から 1.4 分へと平均 68% 短縮されることがわかりました。さらに重要なことは、これらのシャンクの振れ精度は刃先で 0.005 mm 以内に維持され、焼きばめホルダに匹敵しますが、誘導加熱は必要ありません。この速度と精度の組み合わせにより、荒加工と仕上げ加工の両方に最適です。

比較分析: 位置決めアクセサリと位置合わせアクセサリ

多くの場合同じ意味で使用されますが、位置決めおよび位置合わせアクセサリは異なる目的を果たします。位置決め装置 (ゼロ点ロケーターや手動エッジファインダーなど) は、機械座標系に対するワークピースの位置を確立します。アライメントアクセサリ (ツールシャンクやスピンドルインターフェイスを含む) により、切削ツールがスピンドル軸と同軸になり、ツールパスが振れなく実行されるようになります。

実用的な観点から、これらのシステムのどちらを選択するかは、生産量と公差の要件によって決まります。多品種少量生産 (HMLV) ショップでは、セットアップのオーバーヘッドが最小限に抑えられるため、ゼロ点ロケーターとクイックチェンジ シャンクから大きなメリットが得られます。逆に、スピードよりも柔軟性が重視される 1 回限りのプロトタイプやメンテナンス作業には、手動位置決め装置が依然として不可欠です。

アライメント精度: スピンドルインターフェイスとツール設定

の spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

オフライン プリセッターや機内プローブなどの工具設定装置は、切削に入る前に工具の長さと直径を測定することで、これらのアクセサリを補完します。クイックチェンジシャンクおよびゼロ点ワーク保持システムと統合すると、ワークのロードから工具の係合までのプロセスチェーン全体が決定的になります。これは「最初の部分を修正する」加工の基礎であり、反復的な調整の必要性が事実上排除されます。

レーダーの比較: 測位システムの性能寸法

ワークホールディングのメンテナンスとモジュラー治具コンポーネント

の longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

ライザー、アングル プレート、サブプレートなどのモジュール式治具コンポーネントにより、ゼロ点システムの実用性が拡張されます。これらのコンポーネントはインターフェースの形状を標準化することで、専用の治具を使用せずに 1 台のマシンでさまざまな部品ファミリーに対応できるようになります。 5 年間にわたって、モジュール式アプローチにより、特注ソリューションと比較して治具コストを最大 40% 削減できると同時に、新製品導入のリードタイムも短縮されます。
