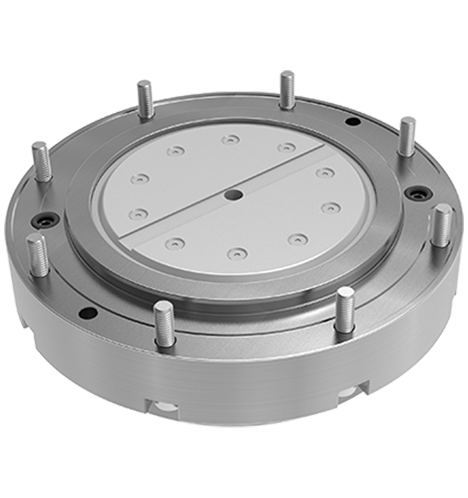

フランジタイプの取り付けタイプ

  • 力17knを締め、力55knを引っ張ります
  • 繰り返しポジショニング精度≤0.005mm
  • 使用温度範囲は-20〜80℃です
  • フランジタイプの取り付けタイプ
  • フランジタイプの取り付けタイプ
  • フランジタイプの取り付けタイプ
詳細図
  • フランジタイプの取り付けタイプ
  • フランジタイプの取り付けタイプ
  • フランジタイプの取り付けタイプ
お問い合わせ
Suzhou Set Industrial Equipment System Co.、Ltd。 製品パラメータ Suzhou Set Industrial Equipment System Co.、Ltd。 描画 Suzhou Set Industrial Equipment System Co.、Ltd。 データのダウンロード Suzhou Set Industrial Equipment System Co.、Ltd。 関連アクセサリー
製品概要

ガス圧によってロック解除され、春に機械的にロックされます。
吸気ポートのロックを解除すると、ロケーターのロックが解除され、トレイを取り外すことができます。圧力緩和ポートのロックを解除するとき、ロケーターはセルフロックであり、使用中に圧力源を常に接続する必要はありません。
繰り返しポジショニング精度≤0.005mm、シングルポジショナークランプ力17kn、張力力55kn。アセンブリの部分であり、簡単にインストールできます。

使用温度範囲は-20°80℃です。金属または非金属切断場に適しています。

フランジタイプの取り付けタイプ
製品の特徴

  • ガス圧力が解除され、スプリングメカニカルロック。

  • 繰り返しポジショニングの精度 ≤ 0.005mm;

  • 取り付け中に使用されるベースプレートは薄く、厚さが軽いです。

Suzhou Set Industrial Equipment System Co.、Ltd。

  • 材料：硬化ステンレス鋼。

  • アセンブリの部分であり、インストールが簡単です。

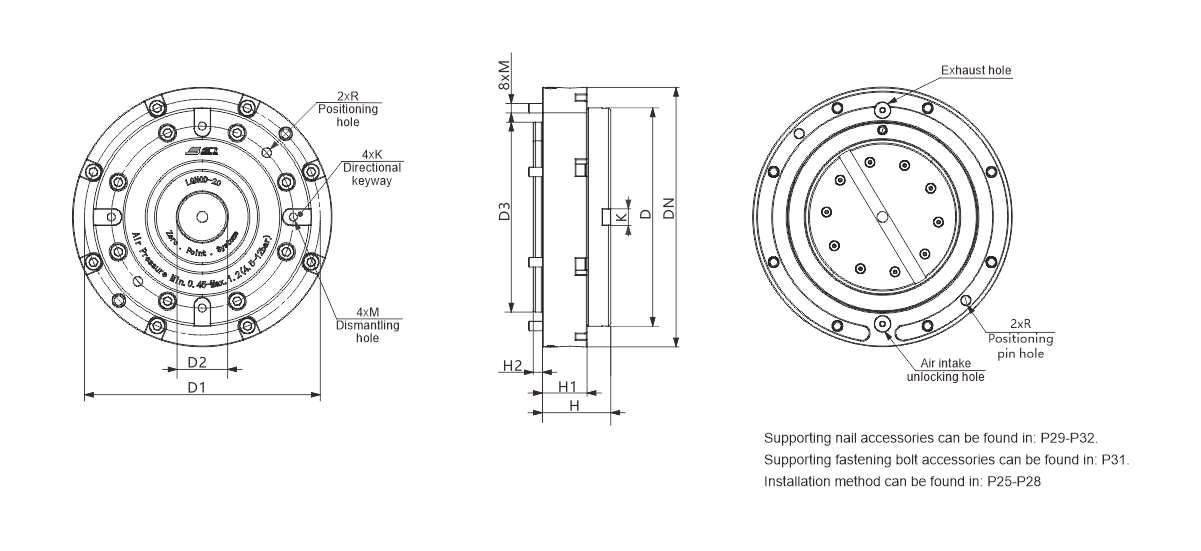

製品寸法図

注文番号 ロック解除方法 クランプ力（kn） 緊張力（kn） ブローエア 体重（kg）
LQFLD-10 ガス圧力 10 25 √ 4.3
LQFLD-20 ガス圧力 17 55 √ 8.8
LQFLS-10 ガス圧力 10 25 √ 4.3
LQFLS-20 ガス圧力 17 55 √ 8.8

注文番号 Ødn Ød ØD1 ØD2 ØD3（h7） H H1 H2 m または k
LQFLD-10 140 112 127 22 100 35.5 25 5.8 m6 8 8.14
LQFLD-20 164 138 149 32 120 43.2 28.2 5.8 m6 6 10.14
LQFLS-10 140 112 127 22 100 35.5 25 5.8 m6 8 /
LQFLS-20 164 138 149 32 120 43.2 28.2 5.8 M6 6 /
  • Suzhou Set Industrial Equipment System Co.、Ltd。
  • Suzhou Set Industrial Equipment System Co.、Ltd。
  • Suzhou Set Industrial Equipment System Co.、Ltd。
  • Suzhou Set Industrial Equipment System Co.、Ltd。

フランジタイプのインストールタイプ

  1. ガス圧力が解除され、スプリングメカニカルロック
  2. 材料：硬化ステンレス鋼
  3. 繰り返しポジショニングの精度 ≤ 0.005mm
  4. アセンブリの部分であり、簡単にインストールできます
  5. 取り付け中に使用されるベースプレートは、厚さが薄く、軽量です
