5 軸工作機械では装置稼働率が低く、ワークのセットアップに時間がかかりますか?ゼロポイントのクイックチェンジツールにより、非効率なツール設定の問題点が完全に排除されます。

はじめに

ハイエンド 5軸加工 機器は世界中の標準インフラストラクチャになりました 精密金型 , 航空宇宙 , 新エネルギー車 , 3C精密部品 、油圧バルブおよびオートメーション製造部門。より多くの工場がプレミアムに多額の投資を行っている 5軸加工 centers 、傾斜回転テーブル機械および5軸ターンミル装置を導入し、生産能力を向上させます。しかし、広範な業界の問題点は依然として存在します。 5軸工作機械 期待されるスループット、収量、利益率を実現できません。

実際の生産現場では、統計によると、金属切断の効果的な稼働時間は 5軸加工機 多くの場合、総稼働時間の 40% 未満です。マシンのダウンタイムの 60% 以上が、手動を含む付加価値のない操作によって占められています。 センタリング , エッジ検出とツール設定 、治具の組み立てと分解、 ワークピースのデータム校正 、およびバッチ 生産切り替え .

現代の製造業が 多品種・小ロット・短納期 オーダーモデルの使用に伴い、従来の加工ワークフローの限界がますます顕著になってきています。セットアップサイクルが長いと、マシンのスタンバイが頻繁に発生します。複合体の繰り返しクランプ 多面体パーツ 生成する 累積クランプ誤差 寸法のずれや表面仕上げの低下の原因となります。加工品質は上級オペレータの経験に過度に依存しており、バッチの一貫性が不安定になり、スクラップのリスクが高くなります。

ほとんどのメーカーは、究極の生産性という重要な事実を見落としています。 5軸装置 マシンのハードウェアのパフォーマンスだけで決まるのではなく、サポートされている機能によって決まります。 ワークホールディングシステム 。治具および位置決めプロセスを反復的にアップグレードしなければ、最上位の 5 軸機械であっても、設計された精度と効率の可能性を達成することはできません。標準化された成熟したソリューションとして、 ゼロ点クイックチェンジワーク保持システム セットアップの遅さや不安定さを効果的に解決します データム そして低い 機械の使用率 、精密工場の改善の中核となるアップグレード 総合設備効率 (OEE) そして減らす 大量スクラップ 料金。

1. 5 軸生産における従来の治具の主要な問題点

に依存した従来の処理 ベンチバイス カスタム専用治具は従来の大量生産シナリオ向けに設計されており、現在のものには適応できません。 柔軟な製造 要求します。主な欠点は次のように要約されます。

1.1 長時間にわたる切り替え段取りにより実効的な生産性が制限される

従来のワークフローでは手動での位置決めを繰り返す必要がありますが、 座標系のキャリブレーション そして 工具オフセット補正 あらゆるワーク交換、バッチ切り替え、部品の再加工に対応します。複雑な不規則な作業でも 1 回のセットアップ時間で完了 5軸部品 30分を超えることもよくあります。デバッグのために頻繁にシャットダウンすると、有効な切断時間が大幅に短縮され、ワー​​クショップ全体の作業効率が低下します。

1.2 繰り返しのクランプにより累積的な精度損失が発生する

最大のメリットは、 5軸加工 多面連結加工用のワンタイムクランプです。ただし、従来の治具では、繰り返しの分解と再配置が必要です。装置間のワーク搬送 三次元測定機 (三次元測定機) やり直しが継続につながる データム オフセットが発生し、幾何学的および位置精度が許容範囲外になります。これにより、高額商品には多大な経済的損失が発生します 航空宇宙 components そして precision molds.

1.3 カスタム フィクスチャはコストが高く、汎用性が低い

多様な生産ニーズを満たすために、工場はさまざまなワークピースに合わせて専用の治具をカスタマイズする必要があり、そのため調達コストが高く、倉庫占有率が高く、再利用率が低くなります。カスタム治具は、反復的な新製品注文にすぐに適応できず、柔軟な生産にとって大きなボトルネックとなっています。

1.4 手動経験への依存度が高いことが標準化の妨げとなっている

従来の位置決めとツールの設定は、オペレーターの熟練度に完全に依存していました。新入社員のトレーニングサイクルは長く、製品の寸法と品質はシフトの引き継ぎ中に大きく変動します。生産の安定性は上級技術者に強く依存しており、標準化された複製可能な大量生産は不可能です。

2. ゼロ点クイックチェンジワークホールディング: 標準化された 5 軸加工ソリューション

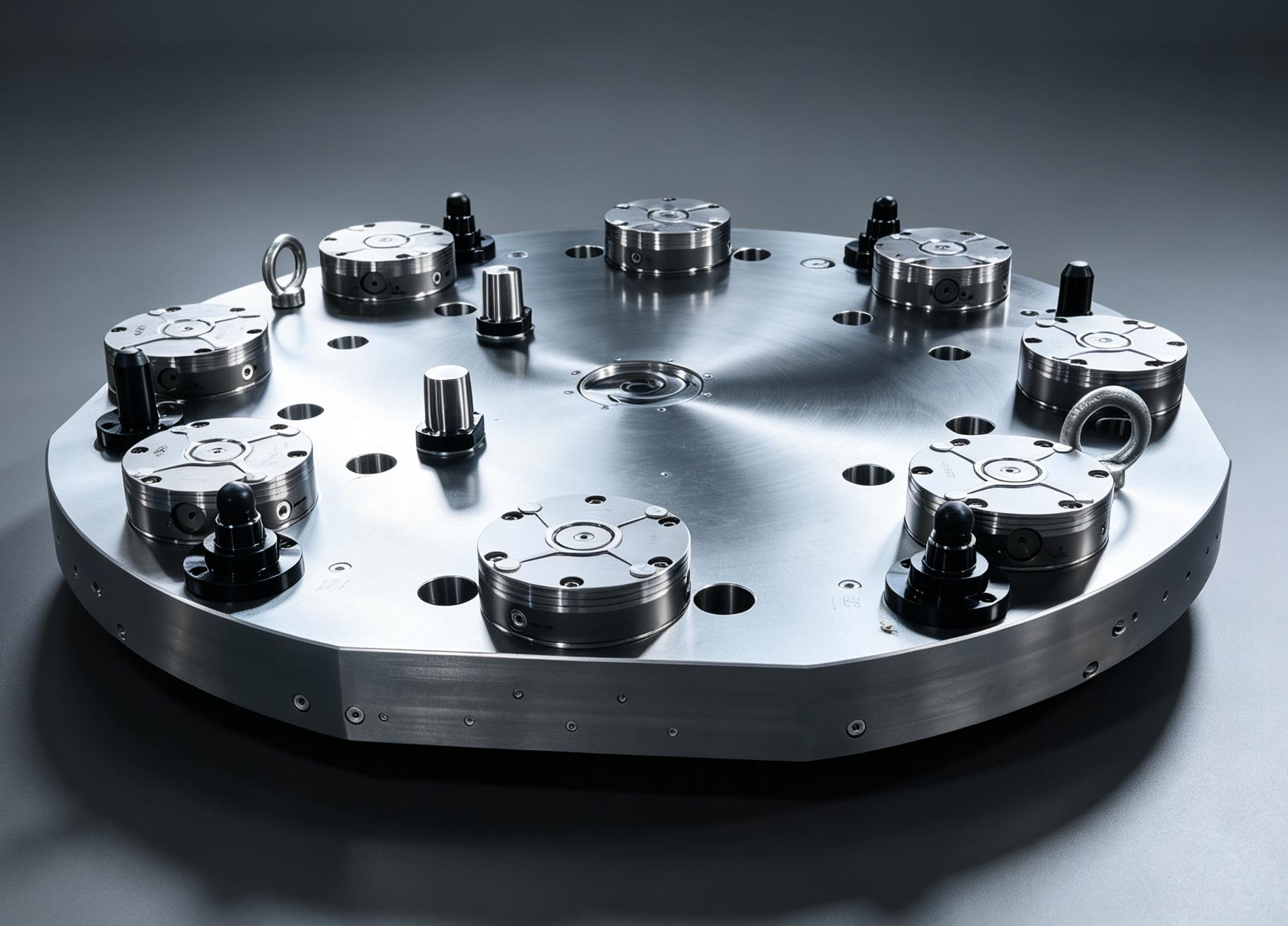

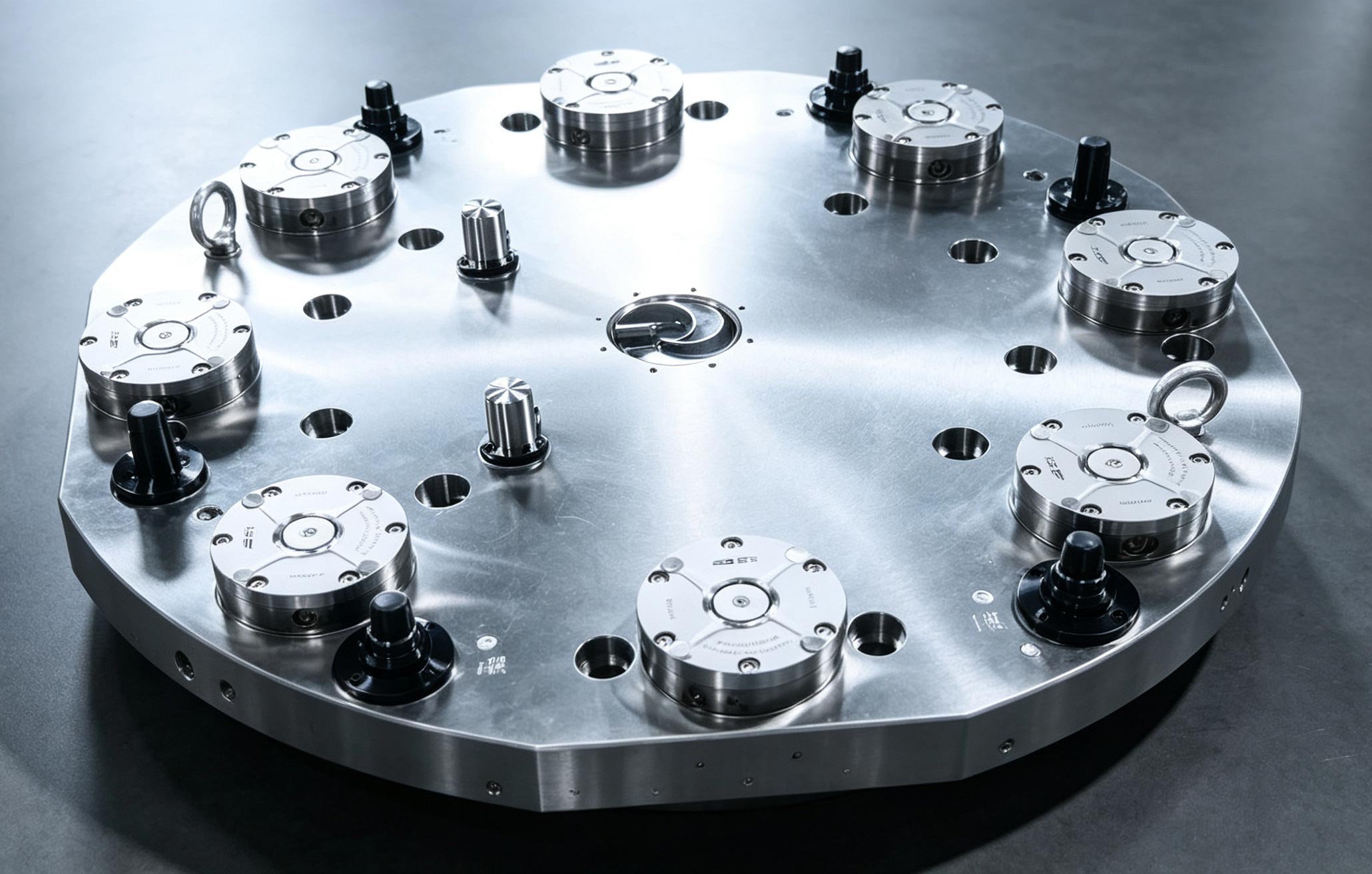

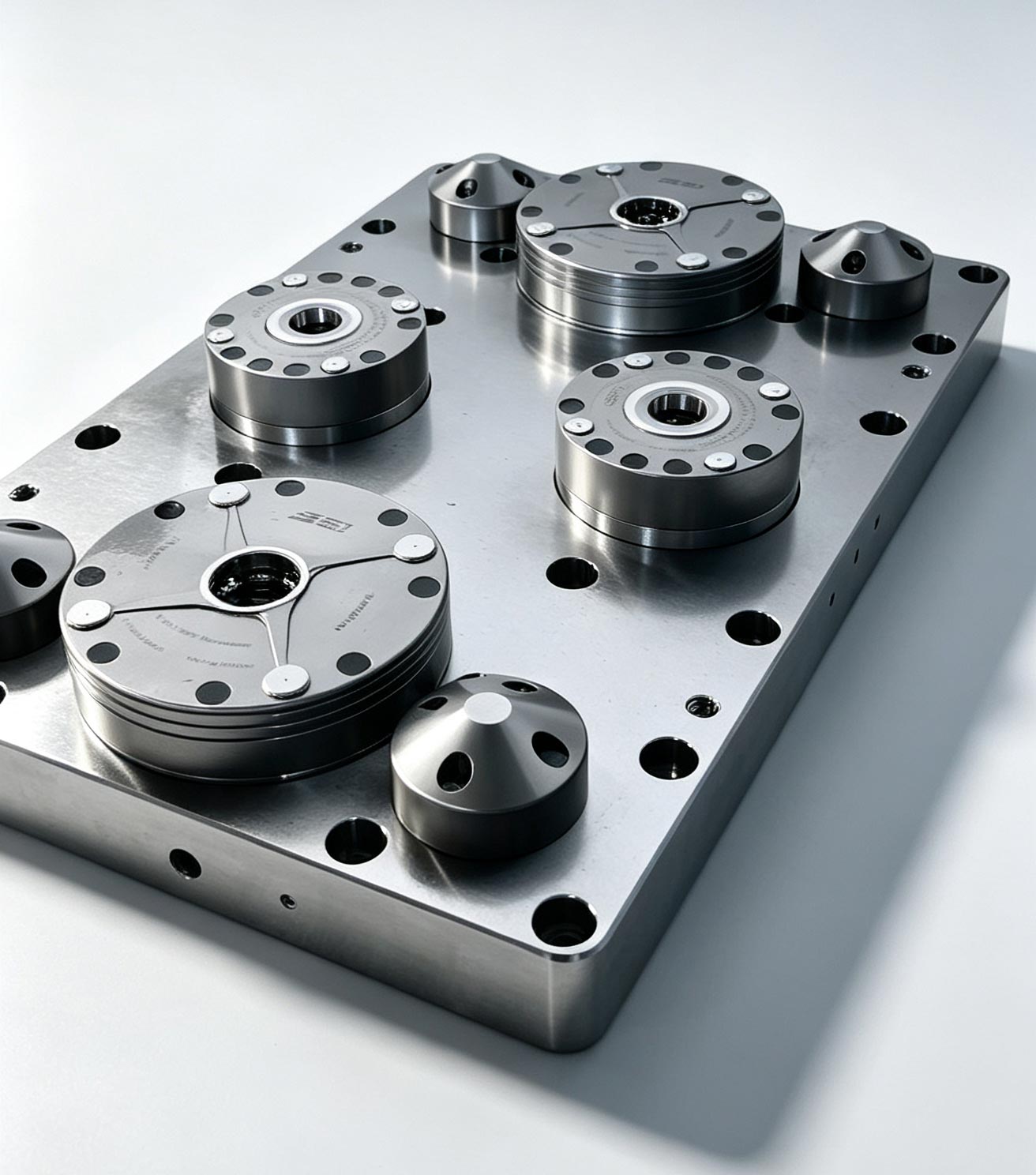

の ゼロ点クイックチェンジシステム 標準化された技術アーキテクチャを採用しています。 ベースプレートの位置決め そして high-precision プルスタッド 、統一された固定プロセスを構築する データム 。ワーク、治具、部品の統合オフライン事前調整を実現します。 パレット 、難しい工具設定、遅い切り替え、無秩序な位置決め、不安定な精度などの業界の問題点を根本的に解決し、最新の 5 軸ワークショップの高精度、高効率、柔軟な生産特性に完全に適合します。

2.1 第 2 レベルの迅速な切り替え、機械の OEE の大幅な向上

の system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent オフライン事前セットアップステーション 。事前調整後 パレット 所定の位置に配置されていれば、エッジ検出、座標校正、パラメータ補正を繰り返すことなく、位置決めとロックを 3 ～ 5 秒で完了できます。

金型、新エネルギー、航空宇宙産業における高頻度の切り替えシナリオでは、このソリューションにより、単一バッチのデバッグ時間が 2 ～ 4 時間から 10 分以内に短縮されます。全体的な 機械の使用率 そして OEE 5 軸装置の稼働率は 25% ～ 35% 安定して増加します。機上切断とオフライン事前調整のパラレルモードにより主軸の空転を解消し、連続的かつ効率的な生産を実現します。

2.2 統合された全プロセスデータム、累積的な加工エラーの排除

の ゼロ点クイックチェンジワーク保持システム 統一する 設計基準 , クランプデータム そして 検査基準 。標準パレットを使用したワークをシームレスに搬送できます。 5軸加工 centers , 横形マシニングセンタ , 放電加工 (EDM) 設備と CMM プロセス全体を通じて位置ずれがゼロのデバイス。

で B/C軸連動切削 傾斜ロータリー5軸加工機の精密テーパー位置決め構造により、多方向の切削衝撃に強く、振動ズレを防止します。搭載 フローティングサポートゼロポイントモジュール 、薄肉のクランプ変形を効果的に抑制します。 チタンおよびアルミニウム合金部品 .

実際のワークショップでの検証では、包括的なスクラップ率が 70% 以上削減され、バッチ認定率は 98% 以上を維持していることが示されています。金型製造用、共通ゼロ点基板 コアインサート , 空洞 そして スライド サポートワンクランプ 五面加工 、繰り返しのクランプエラーを排除し、均一な金型嵌合ギャップを確保し、後処理の研磨と再加工の作業負荷を大幅に軽減します。

2.3 モジュール式ユニバーサルデザイン、治具コストの削減、柔軟な生産のサポート

の standardized grid structure of ゼロ点クイックチェンジシステムs との互換性が高い ベンチバイス , 正弦波磁気チャック そして various custom tooling accessories. A single set of ベースプレートの位置決め 数十のワーク仕様に適応できるため、新製品専用の治具を繰り返しカスタマイズする必要がなくなります。

補助アクセサリなど ライザーブロック そして アングルプレート 工具干渉を効果的に防止し、加工要件を満たします。 深キャビティ金型 、特殊形状パーツやミニチュア 3C精密部品s 。ハイテンション 油圧ゼロ点ロケータ ヘビーデューティーに適しています 風力発電と船舶のコンポーネント 、超高いクランプ剛性と効率的な切り替えをバランスさせます。

このモジュラー設計により、工場の備品調達コストと在庫コストが 30% 以上削減され、多品種注文の混合フローの柔軟な生産に完全に適応します。

2.4 生産プロセスを標準化し、手作業による経験への依存を軽減する

の system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

内蔵 データム air-blow cleaning そして 気密検査 位置決め面上の鉄粉や不適格なクランプ状態を自動的に識別する機能により、効果的に回避します。 大量スクラップ 人間の過失によって引き起こされる。スタッフローテーションやシフト引継ぎによる品質変動を徹底的に解決し、標準化され再現性の高い安定した5軸加工ワークフローを実現します。

2.5 自動化インターフェイスを予約し、無人インテリジェント生産を強化

従来の治具構造は自動積み降ろし装置に匹敵することができず、5 軸ワークショップのインテリジェントなアップグレードにとって大きな障害となっています。標準化された プルスタッド ゼロポイントシステムのインターフェースは、 ロボットグリッパー 、自動材料ライブラリと搬送トラックにより、全自動パレット切り替えを実現します。

事前に調整された複数のパレットを夜間に循環させて材料を供給できます 無人のシフト 、5 軸加工機のノンストップ切削をサポートし、夜勤生産能力を最大化します。一方、クランプ ステータス信号はリアルタイム監視のために装置制御システムに接続でき、工場が単一マシンの処理から次のマシンにアップグレードするための強固なハードウェア基盤を提供します。 フレキシブルマニュファクチャリングシステム（FMS） .

3. でdustry Application & On-Site Implementation Benefits

3.1 精密金型の製造

広く適用可能 射出成形金型 , スタンピング金型 そして ダイカスト金型 5軸仕上げやコーナークリーニングに。金型の段取り替えサイクルが4時間から15分に短縮されました。統合されたマルチキャビティ データム 位置決めにより金型のマッチング精度が最適化され、納品サイクルが短縮され、金型の耐用年数が延長されます。

3.2 航空宇宙用精密機械加工

などの高精度薄肉部品に最適です。 チタン構造部品 , タービンブレード そして 衛星ブラケット 。クランプ変形を効果的に制御し、工程間搬送時のデータムズレをゼロに抑え、安定したミートを実現します。 ミクロンレベルの精度 規格に適合し、高価な部品のスクラップロスを削減します。

3.3 新エネルギー車のコンポーネント

混載生産にも対応可能 バッテリートレイ , モーターハウジング そして ギアボックスケーシング 。これは、異なるモデルのワークピースの迅速な切り替えをサポートし、単一ラインの生産能力を 2 倍にし、新エネルギー車の高速反復および小規模バッチのマルチバッチ生産特性に適合します。

3.4 3C＆微細精密部品

コンパクト ミニゼロ点ユニット などの小さなワークピースに適応します。 ARアクセサリー そして コミュニケーションキャビティ 。工具の干渉を回避し、一貫性の高いバッチ寸法精度を保証し、全体的な製品認定率を向上させます。

3.5 一般機械および自動化装置

加工に適しています 減速機コンポーネント 、油圧バルブ本体および自動化ツール。 1 セットのゼロポイント機器で複数の製品仕様をカバーし、治具の在庫残量を削減し、注文の配送効率を大幅に向上させます。

4. 結論

の core competition of modern 5軸加工 工作機械のハードウェアのパフォーマンスだけに依存することはなくなりました。ほとんどの工場にとって、利益のボトルネックを打破する鍵は、非効率なクランプと位置決めリンクを排除し、高精度で柔軟な自動化された一連の標準治具システムを構築することです。

5軸インテリジェント処理の中核支援ソリューションとして、 ゼロ点クイックチェンジワーク保持システム 企業が次の 4 つの側面で包括的なアップグレードを達成できるように支援します。

• 効率のアップグレード : 無効なセットアップとツール設定の時間を排除し、大幅に改善します 機械の使用率 そして OEE;
• 品質の安定化 : フルプロセスを統合 データム ベンチマークを実行し、累積エラーを排除し、バッチ処理の歩留まりを安定させます。
• コスト削減 : 治具の調達コスト、ワークピースの廃棄ロス、マニュアルトレーニング費用を削減します。
• でtelligent Empowerment : 標準化された無人生産を実現し、後続の FMS インテリジェント生産ライン アップグレード用にインターフェイスを予約します。

で the increasingly competitive precision machining industry, iterative upgrading of fixturing processes has become the core breakthrough for factories to build differentiated competitiveness in efficiency, quality and cost.
