はじめに
現代の機械加工業界では、多品種少量混合生産が主流の稼働モードになっています。 CNC 横型旋盤およびターンミル センターは一般に、面倒な治具の交換、時間のかかる手動位置合わせ、不安定なクランプ精度、作業手順全体での一貫性のないベンチマーク基準、自動生産ラインとの互換性の低さなど、典型的なワークフローの制限に直面しています。
従来のチャック クランプ ソリューションでは、1 つの治具の交換に 20 ～ 40 分を要し、その結果、機械の稼働効率が不十分になってしまいます。薄肉で精密なワークピースは、クランプ変形や寸法の一貫性の低下に悩まされることが多く、安定した自動大量生産や無人消灯加工が制限されます。
これらの一般的な産業上のボトルネックを解決するために、SET は横型旋盤加工用の専用の八角形テーパーゼロ点クランプ システムを独自に開発しました。このシステムは、両面八角形拘束位置決め、ユニバーサルモジュラーインターフェース、インテリジェント検出および自動洗浄機能、高強度重荷重構造を備えており、標準化された高精度で迅速に変更できる柔軟なワークホールディングソリューションを提供します。これは、輸入されたハイエンド治具に代わる信頼性の高い国内代替品として機能し、自動車、航空宇宙、精密機械、その他の高水準の加工シナリオに広く適用できます。
1. 従来の横型旋盤クランプの主要な制限
従来の手動、油圧、空圧の分割治具には、統一されたベンチマーク基準や迅速な変更構造が欠けており、柔軟な混合生産への適応性が弱くなります。 5 つの典型的な処理課題は次のように要約されます。
段取り効率が低く、機械の稼働率が不十分
従来の治具の交換には、繰り返しの分解、手動のダイヤルインジケータの位置合わせ、ツールのリセットが含まれます。 1 回の段取り替えにかかる時間は 20 ～ 40 分で、頻繁に機種を切り替える場合に効率的な切削時間を確保できます。ほとんどの機械加工工場では、従来のクランプ モードでは機械の稼働率が 60% 未満に維持されています。
手動依存性が高く、バッチ精度が不安定
クランプと位置決めの品質は手動によるキャリブレーションに大きく依存しており、必然的に人的エラーが発生します。薄肉のシャフト部品や精密ディスク部品はクランプ変形を起こしやすいため、バッチ寸法がばらつき、不良率が比較的高くなります。
基準オフセットとプロシージャ間の累積誤差
ワークは、複数ステーションの搬送中に繰り返しクランプと位置決めを行う必要があります。ベンチマークの偏差が継続的に発生すると、加工誤差が重なり、連続的な高精度加工の精度要件を満たせなくなります。
自動アップグレードを制限する非ユニバーサル インターフェイス
従来の治具は、統合された洗浄機能や着座検出機能のない非標準的なドッキング構造を採用しているため、ロボットによる積み降ろしシステムとの適合が困難であり、無人インテリジェント生産の実現を妨げています。
重負荷加工ではクランプ剛性が不足する
従来の治具は、せん断抵抗が限られた単純な拘束構造を特徴としています。大量の削り取り中にワークピースが振動したり、わずかに変位したりする傾向があり、全体的な加工の安定性が低下します。
2. システム構造と動作原理

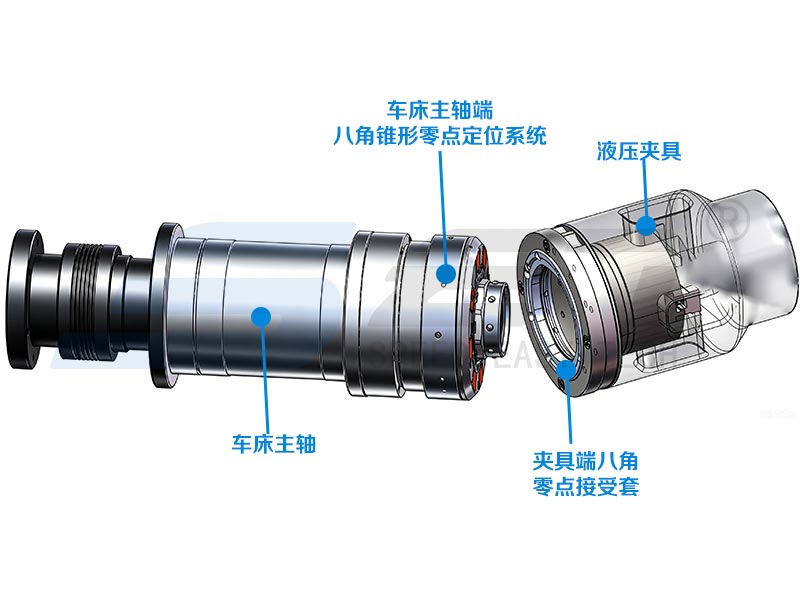

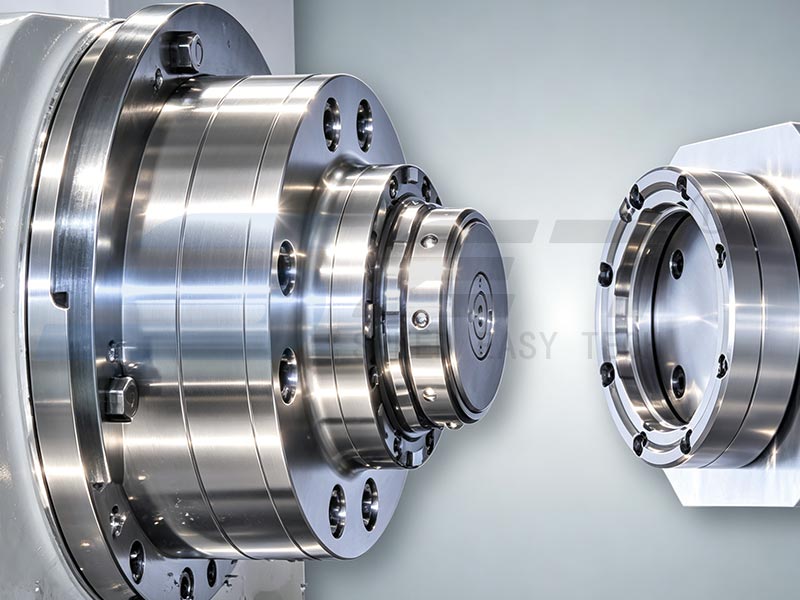

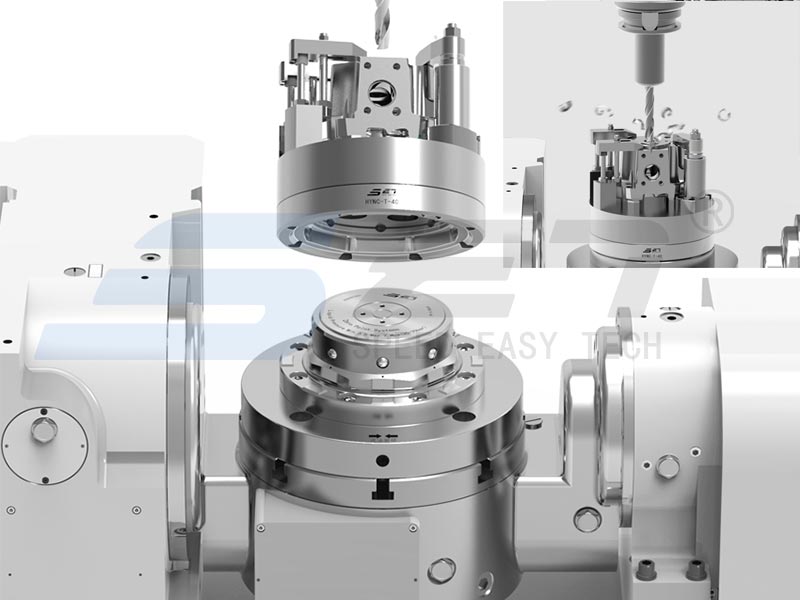

8 ～ 10 インチの水平旋盤チャック用にカスタマイズされた SET 八角形テーパー ゼロ点クランプ システムは、スピンドル端クランプ アクチュエータと治具端受けスリーブで構成され、油圧式、手動式、空圧式の標準チャック治具と互換性があります。
クランプアクチュエータは機械のスピンドルに固定され、受けスリーブは治具の端面に組み込まれています。このシステムは旋盤スピンドルのドローバーによって駆動され、手動調整なしで治具の自動開閉と正確なクランプを実現し、さまざまな種類の治具の迅速な交換をサポートします。
コアユニットは八角テーパーセルフセンタリング両面拘束構造を採用。多面嵌合制限設計によりせん断抵抗が向上し、位置決め剛性と動作安定性が大幅に向上します。プルスタッド径とピストン力伝達構造の最適化により、内部ロック用鋼球が均一で安定したクランプ力を発揮し、高精度かつ高剛性の位置決め性能を実現します。
このシステムは、貫通穴インデックス付きプルスタッドを備えており、チャック内に埋め込まれた長くて超高さのワークピースの取り付けをサポートします。特殊形状部品の不安定なクランプの問題を効果的に解決し、大きな移動量と高剛性の加工要求に適応します。
3. 主要な技術的利点
3.1ミクロンレベルの位置決め精度と優れた剛性・安定性
八角形テーパーのセルフセンタリングと多点鋼球ロックの二重拘束を組み合わせたこのシステムは、0.005 mm 以内の安定した繰り返し位置決め精度を実現し、手動の位置合わせエラーや繰り返しのクランプ手順による累積偏差を排除します。
両面拘束構造により強力なせん断抵抗を実現し、重切削時の振動やズレがなく安定したクランプ状態を維持します。航空宇宙用の薄肉部品、精密シャフト部品、重量鍛造品などの高精度、高負荷の加工シナリオに完全に適応します。
3.2 分単位のクイックチェンジを実現するユニバーサル標準インターフェース
統一されたユニバーサル治具インターフェイスは、フルシリーズの横型旋盤チャック治具と互換性があります。治具を迅速に切り替えるために工作機械を改造する必要はありません。このシステムはオフラインの事前設定をサポートしており、工作機械に簡単にドッキングしてロックするだけで済みます。
単一治具の切り替え時間が 1 ～ 3 分に短縮され、機械のアイドル時間が効果的に削減され、多品種混合バッチ製造における生産の柔軟性が大幅に向上します。
3.3 無人生産のためのインテリジェント検出とエアブロー洗浄
内蔵の気密検出センサーが治具の取り付けとロックの状態をリアルタイムで監視し、不完全なクランプや緩いクランプのリスクを効果的に回避します。位置決め面の鉄粉やゴミを自動除去するエアブロークリーニング構造により、残留異物による精度の狂いを防ぎます。
このシステムは、24 時間連続無人加工と自動積み下ろし装置とのシームレスなドッキングをサポートし、インテリジェントな消灯ワークショップのための強固な基盤を築きます。
3.4 長期大量生産に耐える高耐久構造の強化
重金属の切断環境向けに特に最適化されており、力を支えるコアコンポーネントは構造的にアップグレードされ、耐衝撃性と耐疲労性が強化されています。このシステムは数百万回の安定したロック サイクルをサポートし、長期にわたる高負荷の連続生産中に安定した構造性能と一貫した精度を維持します。
3.5 プロセス間の柔軟な転送のための統合ベンチマーク システム
このシステムは、加工、校正、検査のベンチマークを統一規格に統合します。ワークピースは、位置決めを繰り返すことなく、異なる装置や作業手順の間を循環できるため、蓄積された加工エラーを排除できます。
薄肉ワークのクランプ変形を効果的に制御し、一貫したバッチ寸法精度を保証し、孤立した単一プロセス生産の障壁を打ち破り、柔軟な組立ライン生産レイアウトに適応します。
4. 定量化可能なオンサイトアプリケーションの利点
実際のワークショップのアプリケーション データにより、SET 八角形テーパー ゼロ点クランプ システムの採用後の包括的な生産の最適化が実証されています。
段取り替え効率と機械稼働率の向上
手動の位置合わせと工具設定手順が不要になり、非切削補助時間が 90% 以上削減されます。機械の平均稼働率は 85% を超え、工場全体の生産能力は 30% から 55% 増加しました。
安定した加工精度と不良率の低減
ミクロンレベルの繰り返し位置決めにより手動エラーを回避し、クランプ変形制御を最適化します。バッチワークピースの寸法の一貫性が大幅に向上し、工場での不良率が 50% 以上減少します。
自動化互換性により完全無人製造をサポート
標準化されたインターフェースはロボットアームとAGV自動ハンドリングシステムに適合し、治具の切り替え、ワークのクランプ、連続加工の全プロセス自動化を実現します。手作業による労働投資が 40% 以上削減され、安定した 24 時間無人回転生産がサポートされます。
費用対効果の高い国内代替品により長期的な生産支出を最適化
このシステムは、調達コストの削減、納期の短縮、アフターメンテナンスの容易さを特長としており、高級輸入什器の実用的な代替品として機能します。モジュール式コンポーネントは長い耐用年数を実現し、平均運用コストを効果的に削減し、プロジェクトの返品サイクルを短縮します。
5. フルシナリオのアプリケーション互換性
対応機器
8 ～ 10 インチのチャック CNC 横型旋盤、4 軸横型旋盤、ターンミル複合センター、大型横型旋盤に適しています。ベッドを大規模に改造することなく、新しい機器への事前設置や古い工作機械の技術的な改修をサポートします。
対応するワークと生産モード
シャフト部品、ディスク部品、航空宇宙用薄肉構造部品、ギヤボックスハウジング、モータスピンドルなどの各種精密回転部品に適用可能です。カスタムの単体加工、中小規模の混合バッチ生産、標準化された大量生産シナリオをカバーします。
6. 結論と業界の展望
横型旋盤の柔軟な製造アップグレードの中核は、ワーククランプのベンチマークを標準化して正確に再構築することにあります。 SET八角形テーパーゼロ点クランプシステムは、遅い切り替え、不安定な精度、不十分なクランプ剛性、不十分な自動化適応性などの典型的な産業の問題点を、八角形の両面拘束位置決め、ユニバーサルクイックチェンジインターフェース、インテリジェント適応機能、高負荷高剛性構造という4つの主要な利点を通じて解決し、ハイエンドの輸入治具の信頼できる国内代替品を実現します。
多品種短納期の製造という業界の傾向に反して、標準化されたゼロ点クイックチェンジ治具は、現代の横型旋盤生産ラインにとって不可欠なサポート機器となっています。このソリューションは、機械加工企業が変動する注文需要に柔軟に対応し、ワークショップの自動化とデジタル化のレベルを向上させ、精密インテリジェント製造において安定した長期的な競争上の優位性を構築するのに役立ちます。
旋盤治具のアップグレードが必要な企業は、特定の装置モデル、ワーク仕様、生産モードに合わせたカスタマイズされたゼロ点ワークホールディング ソリューションについて SET 技術チームに相談できます。
