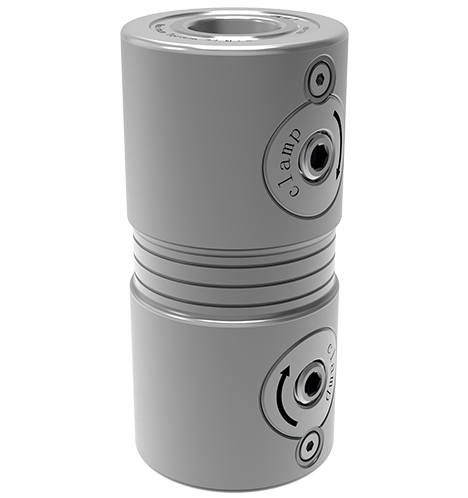

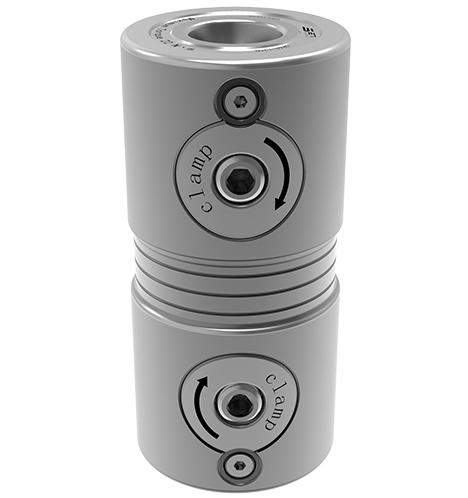

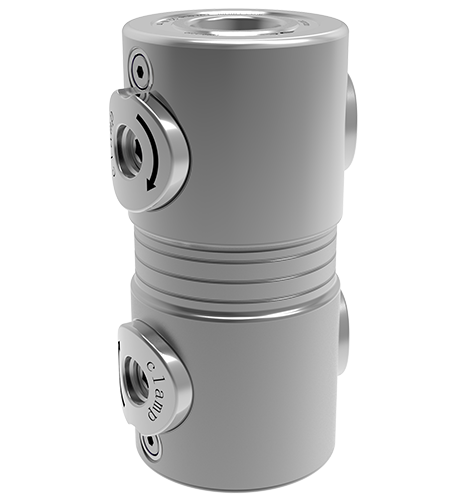

その材料は硬化したステンレス鋼です。手動操作によってロック解除およびクランプ化できます。
反復ポジショニング精度＜0.005mm。単一のロケーターのクランプ力は8knです。許容される固定トルクは8nmです。
金型の機械加工とアセンブリフィールドに適用されます。ロケーターの中心距離動作モードを迅速に調整するのに適しています。
手動操作によってロック解除およびクランプされる可能性があります。
反復ポジショニング精度＜0.005mm;
金型の機械加工とアセンブリフィールドに適用されます。
材料：硬化ステンレス鋼。
クランプ力が高い。
ロケーターの中心距離動作モードを迅速に調整するのに適しています。
| ディメンション番号 | ロック解除方法 | クランプ力（kn） | 許容可能な固定トルク（nm） | 体重（kg） |
|---|---|---|---|---|
| CP40-80D | 手動操作 | 8 | 8 | 2 |
| CP60-125D | 手動操作 | 15 | 22 | 2.6 |
| CP80-160D | 手動操作 | 25 | 50 | 5.8 |

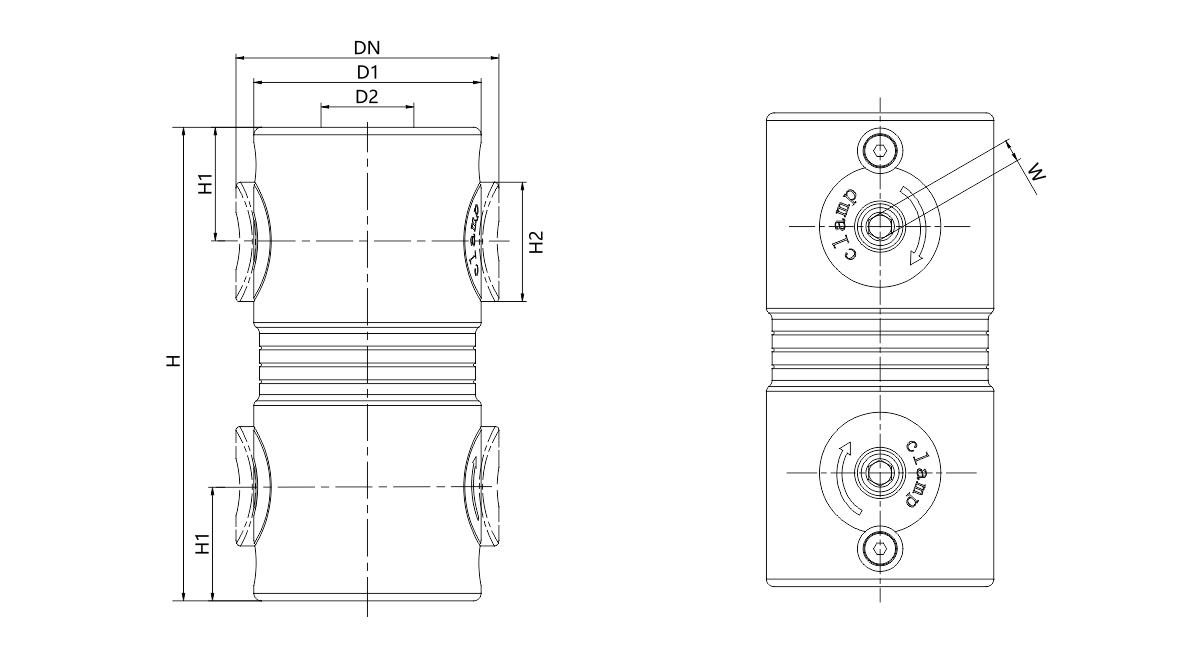

| ディメンション番号 | dn | D1 | ØD2 | H（±0.01） | H1 | H2 | w |
|---|---|---|---|---|---|---|---|
| CP40-80D | 46 | 40 | 12 | 80 | 20 | 22 | 4 |
| CP60-125D | 69 | 60 | 18 | 125 | 30 | 32 | 6 |
| CP80-160D | 91 | 80 | 22 | 160 | 40 | 44 | 8 |
